SBGJDG-02A型高性能電工電子電拖綜合實訓裝置

一、概述

高性能電工電子電拖實訓裝置吸收了國內國外先進教學儀器的優點，充分考慮了實驗室的現狀和未來的發展趨勢，從性能上和結構上進行了創(chuàng )新，采用掛箱式結構，簡潔明了，布局合理，使用方便靈活。實驗儀表全數字化顯示、精度高，對實驗中所涉及的電源、儀器儀表采取可靠保護，同時設置了可靠的人身安全保護體系，該實驗裝置性能優越，是各大中專院校實驗室建設的最佳選擇。

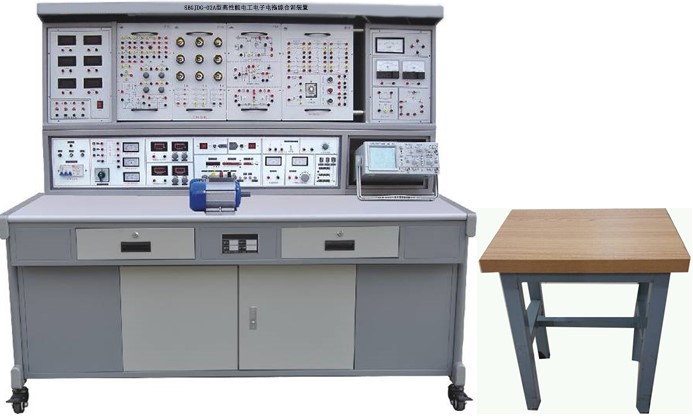

(參考圖)

高性能電工電子電拖實訓裝置，用途: 適用大中專院校"電工基礎"、"電工學"、"數電"、"模電"、"電機學"、 "電機與電力拖動"、"電氣控制"、"繼電接觸控制"等課程的實驗教學。并可擴展"可編程控制器"及"電機變頻控制"等實驗內容。

4）實驗器材

利用3D建模，使實訓設備上所用到的元器件真實的放映給學生，另學生有個直觀的認識。

5）典型電路

高性能電工電子電拖實訓設備相應電路的原理圖和實物接線圖都將反應在這個欄目里。用鼠標點擊原理圖上相應的元器件符號，真實電路中就會(huì )指示對應的器件，并且在提示窗里出現該元件在電路中的作用

6）電路原理

該電路的電路工作原理講解，利用生動的動畫演示，配合上專業的語音講解使得該教學課件達到一定的深度�？菰锏脑硎谡n變得生動易懂，是老師最有力的教學工具之一。

7）接線練習

學生通過半透明的原理圖上的提示，按照原理圖對電路進行模擬接線，接線的同時系統也有相應的提示�？梢杂柧殞W(xué)生的規范接線和提供對電路的熟悉程度

8）實驗仿真

學員可以操作空氣開關，按鈕等元器件來操控相應項目的電路。界面上的接觸器、時間繼電器等元器件就可以根據操作控制電機的轉動。

二、特點：

1、綜合性強綜合了目前國內各類學校電類基礎課程的全部實驗項目。

2、適應性強實驗的深度與廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機地結合。裝置積木式結構，更換便捷，添加部件即可擴展功能或開發新實驗。

3、整套性強從儀器儀表、專用電源到實驗連接專用導線等均配套齊全，儀器儀表的性能、精度、規格等均密切結合實驗的需要進行配套。

4、一致性強實驗器件選擇合理、配套完整，使多組實驗結果有良好的同一性，便于教師組織和指導實驗教學。

5、直觀性強本裝置采用整體與掛件相結合的結構形式，電源配置、儀表一目了然，各實驗掛件任務明確，操作、維護簡便。

三、技術指標及說明:

1、外型尺寸：160x70x143cm

2、工作電源：交流三相四線380±5% 50HZ

3、輸入功率：<1.5KVA

4、輸出交流電源：三相四線380V。

5、人身安全保護功能：電流型漏電保護、電壓型漏電保護和防觸電實驗導線。

6、直流穩壓電源：兩組0--30V連續可調（最大電流2A），自動繼電器換檔，數字表顯示，自動過載保護、指示和自動恢復功能。

7、恒流源：0--200mA連續可調，數字表顯示，開路保護。

8、定時器兼報警記錄儀：電源控制屏內配有定時器兼報警記錄儀，具有設定實驗時間、記錄報警次數等功能

9、函數信號發生器：1、波形：正弦波、三角波、方波。

2、頻率范圍：5Hz－550KHz分段連續可調。

3、正弦波失真度：10Hz-100KHz小于1%。

4、輸出幅度：正弦波大于0-14Vp-p。

頻率計：測量范圍為1Hz至8MHz，有六位LED數碼管顯示，閘門時基1S，靈敏度35mV。開關（內測/外測）轉換。

10、直流數字電壓表：微處理器制作；0.5級精度；測量范圍：0－300V。

11、直流數字毫安表：微處理器制作；0.5級精度；測量范圍：0－500mA。

12、直流數字電流表：微處理器制作；0.5級精度；測量范圍：0－5A。

13、交流數字電壓表：最新專業MCU制作；精度0.5級，測量范圍：0－450V。

14、交流數字電流表：最新專業MCU制作；精度0.5級，測量范圍：0－5A。

17、實訓連接線：根據不同實訓項目的特點，配備兩種不同規格的實訓連接線，強弱電均采用高可靠護套結構用槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯己烯絕緣層，具有柔軟、耐壓高，強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；兩種導線都只能配合相應內孔的插座，不能混插，大大提高了實訓的安全及合理性。

18、實驗掛箱：

實驗掛箱面板正面印有原理圖及符號，反面焊有相應元器件，需要測量及觀察的部分裝有鎖緊式接插件，使用方便、直觀、可靠，實驗電路采用單元電路方式設計，每個單元電路以基本電路為主，再連接不同的元件為該電路參數或通過不同的單元電路組合，完成不同的實驗要求。

（1）電工實驗掛箱一

設有RC串并聯選頻網絡(luò )實驗電路、戴維南定理/諾頓定理實驗電路、RLC串聯諧振實驗電路、基爾霍夫/疊加定理實驗電路、一階二階實驗電路、雙口網絡(luò )、互易定理實驗電路。掛箱面板正面印有原理圖及符號，反面焊有相應元器件，使用方便、直觀、可靠。

（2）電工實驗掛箱二

設有儀表量程擴展實驗電路、電路狀態軌跡的觀測實驗電路、最大功率傳輸條件測定實驗電路、RC雙T選頻網絡(luò )實驗電路、電壓源與電流源的等效變換實驗電路、RLC元件特性及交流電參數的測定實驗電路。掛箱面板正面印有原理圖及符號，反面焊有相應元器件，使用方便、直觀、可靠。

（3）電工實驗掛箱三

設有燈組（9個15W彩燈）實驗電路、電容組、單相電度表、日光燈實驗電路。設有互感實驗電路（大小互感線圈各一個）、鐵芯變壓器（36V/220V、50W）一個。

（4）元件箱

設有實驗所需的電阻器、電容器、二極管等實驗元器件若干和一個0-99999.9歐/2W的電阻箱。

（5）受控源、回轉器掛箱

設有VCVS、VCCS、CCVS、CCCS受控源實驗電路、回轉器實驗電路、負阻抗變換器實驗電路。

（6）模擬電子實驗掛箱

設有電源實驗電路、運放實驗電路、直流信號源、低壓交流電源、電阻電容三極管等實驗元件；配備單管、多級、負反饋實驗模塊、分離、集成功率放大實驗模塊。

（7）數字電子實驗掛箱

設有8位邏輯電平開關、8位邏輯電平指示、四位十進制設碼顯示器、一個共陰數碼管、兩組撥碼開關、單次脈沖、高可靠圓腳集成插座8P、14P、16P、28P、40P等若干以及實驗所需的電阻器、電位器三極管等。

（8）網孔板

規格:485X600mm，厚度1.5mm厚鍍鋅鋼經激光切割而成，配置元器件安裝卡扣

（9）電氣控制元器件

三相閘刀1把，熔斷器5只，交流接觸器4只，時間繼電器1只，熱繼電器1只，倒順開關1只，行程開關4只，雙投閘刀1只，鐵殼按鈕2只，單相電度表1只，鐵心變壓器1只，接線端子排20孔。四、實驗四、實驗器材配置

1、實驗桌：外型尺寸：教師教學平臺168x70x158cm，由桌身和桌面兩部分組成。

桌身：要求采用優質鋼板做骨架，經過機械加工成型，表面噴彩色環氧塑粉，整機既堅固耐用。桌子的底部采用帶剎車的萬向輪。

桌面：要求采用≥25mm厚高密度纖維板，外貼進口防火板，PVC截面封邊，桌邊鴨嘴型設計。

2、電源控制屏：包含交直流數字電壓電流功率功率因數表，兩組直流穩壓電源；恒流源、信號源、交流三相電源、交流低壓電源。

序號	設備名稱	性能說明	數量
1	實驗桌	168x70x158cm	1張
2	實驗屏	包含交直流數字電壓電流功率功率因數表，兩組直流穩壓電源；恒流源、信號源、交流三相電源、交流低壓電源。	1臺
3	電工實驗掛箱一	設有RC串并聯選頻網絡(luò )實驗電路、戴維南定理/諾頓定理實驗電路、RLC串聯諧振實驗電路、基爾霍夫/疊加定理實驗電路、一階二階實驗電路、雙口網絡(luò )、互易定理實驗電路。掛箱面板正面印有原理圖及符號，反面焊有相應元器件，使用方便、直觀、可靠。	1套
4	電工實驗掛箱二	設有儀表量程擴展實驗電路、電路狀態軌跡的觀測實驗電路、最大功率傳輸條件測定實驗電路、RC雙T選頻網絡(luò )實驗電路、電壓源與電流源的等效變換實驗電路、RLC元件特性及交流電參數的測定實驗電路。掛箱面板正面印有原理圖及符號，反面焊有相應元器件，使用方便、直觀、可靠。	1套
5	電工實驗掛箱三	設有燈組（9個15W彩燈）實驗電路、電容組、單相電度表、日光燈實驗電路。設有互感實驗電路（大小互感線圈各一個）、鐵芯變壓器（36V/220V、50W）一個。	1套
6	元件掛箱	設有實驗所需的電阻器、電容器、二極管等實驗元器件若干和一個0-99999.9歐/2W的電阻箱。	1套
7	受控源、回轉器掛箱	設有VCVS、VCCS、CCVS、CCCS受控源實驗電路、回轉器實驗電路、負阻抗變換器實驗電路。	1套
8	數字電路實驗掛箱	設有8位邏輯電平開關、8位邏輯電平指示、四位十進制設碼顯示器、一個共陰數碼管、兩組撥碼開關、單次脈沖、高可靠圓腳集成插座8P、14P、16P、28P、40P等若干以及實驗所需的電阻器、電位器三極管等。	1套
9	模擬電路實驗掛箱	設有電源實驗電路、運放實驗電路、直流信號源、低壓交流電源、電阻電容三極管等實驗元件；配備單管、多級、負反饋實驗模塊、分離、集成功率放大實驗模塊。	1套
10	網孔板	規格：485X600mm，≥1.5mm厚鍍鋅鋼經激光切割而成，配置元器件安裝卡扣100只	1塊
11	電氣控制元器件	三相閘刀1把，熔斷器5只，交流接觸器4只，時間繼電器1只，熱繼電器1只，倒順開關1只，行程開關4只，雙投閘刀1只，鐵殼按鈕2只，單相電度表1只，鐵心變壓器1只，接線端子排20孔。	1套
12	實驗連接線	高可靠護套線	30根
12	實驗連接線	1平方軟線	20米
13	學生凳	要求采用方形鋼架結構，木質凳面	2張
14	工具	一十字螺絲刀各1，尖嘴鉗1把，25W電烙鐵及烙鐵架1套	1套
15	安裝配置	安裝用線及壓線板等	1套
16	MF47萬用表實訓套件	散件
17	電工技能實訓仿真軟件（附件1）	采用三維仿真技術而研制的大型仿真實訓軟件，包括電工基礎、儀器儀表、常用工具、導線連接、照明電路、電機與變壓器、低壓電器、電機控制電路、機床電路、電工識圖等10個實訓單元	1節點
18	電子技能實訓仿真教學軟件（附件2）	采用三維仿真技術而研制的大型仿真實訓軟件。包括儀器儀表、導線加工、檢修工具、焊接工藝、電子元器件、模擬電子技術、數字電子技術、生產工藝、插裝工藝、SMT工藝、收音機實訓等11個實訓單元	1節點
