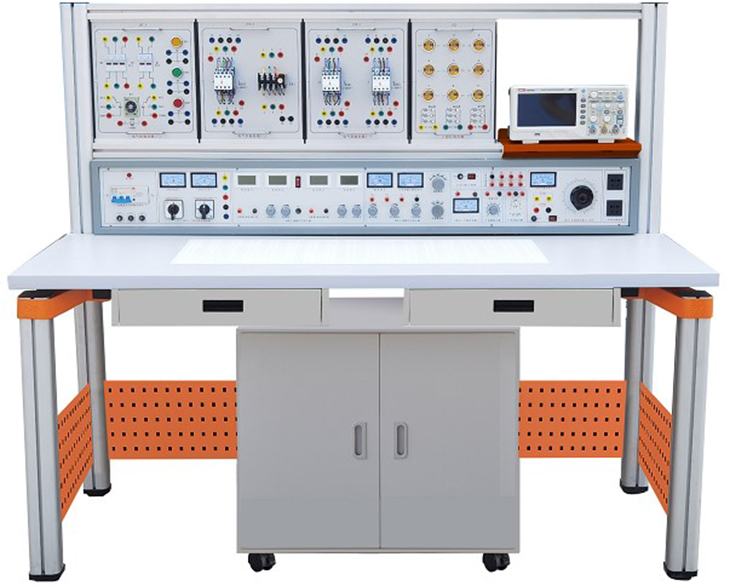

SBDGH-03A型電工實驗臺

　

一、產品的特點：

電工實驗臺,電工技術綜合實驗裝置,通過實驗教學,使學生掌握電工技術方面的基本知識與技能,培養學生實際操作能力和應用技能、培養學生分析和解決問題的基本能力，為后續專業課程打好基礎。電工實驗臺具有較完善的安全保護措施，較齊全的功能（詳見實驗臺結構簡介）。實驗桌中央配有通用九孔萬能插件板，九孔萬能插件板主體由ABS注塑而成，表面布有九孔成一組相互聯通的插孔，九孔萬能插件板內部?jì)惹?span lang="EN-US">126組銅質九孔一體成型嵌件。實驗中的弱電模塊必須以獨立封裝的透明元件盒為單一模塊，元件盒統一都能配合九孔萬能插件板像搭積木一樣的形式自由搭建組合電路，元件盒盒體透明，內裝元件直觀性好，盒蓋印刷電路圖防刮耐磨，符號美觀清晰。元件盒盒體與盒蓋采用較科學的壓卡式結構，維修拆裝方便。元器件放置在實驗桌下邊儲存柜內，大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。

二、電工實驗設備技術指標

1.工作電源：三相五線 AC 380V±10%  50Hz

2.溫度：－10～40℃；環境濕度：≤90%（25℃）

3.外形尺寸：長×寬×高=1600×700×1500㎜

4.整機功耗：≤1.0KW

5.安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。

三、裝置主機構成：

裝置由主機箱、實驗桌（裝有九孔萬能插件板）、電氣控制實驗掛箱，實驗掛箱支架、移動矮柜、示波器架、透明創(chuàng )新實驗模塊、學生凳等組成。實驗裝置支架與實驗桌可組合、可拆裝。支架與桌腳一體，鋁合金結構；電氣控制實驗掛箱及各實驗模塊可根據實驗需求自由組合實驗。

（一）主機箱：實訓主機箱箱體采用鐵質雙層亞光密紋噴塑結構，鋁質面板。左邊是安全控制、交直流電源、信號源、測量電表等；主機箱控制面板右邊配有多組外部?jì)x器交流工作電源插座。

1、輸入工作電源：三相五線AC 3800V±10%  50Hz。

2、輸出電源及信號

A單元：三相四線

B單元：交流3、6、9、12、15、18、24V

C單元：雙路恒流穩壓電源（具有過載及短路保護功能），二路輸出電壓都為0～30V，內置式繼電器自動換檔，由多圈電位器連續調節，使用方便，輸出最大電流為2A，具有預設式限流保護功能。

電壓穩定度：<10-2 負載穩定度：<10-2紋波電壓：<5mv

D單元：直流穩壓5V，電流0.5A

E單元：交直流電壓0～240V連續可調，電流2A

F單元：2組220V電壓輸出插座，供外接儀器使用。

3、單次脈沖源：每次均可輸出一對正負脈沖

4、功率輸出函數發生器/頻率計：

1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。

2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。

3）頻率范圍: 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率,。

4）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。

5）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。

6）頻率計最高測量范圍100MHz，自動換檔。

5、音頻功率放大器：輸入音頻電壓不低于10mv，輸出功率不小于1W，音量可調，內有喇叭，用于放大器電路擴音，也可作信號尋跡儀器使用。

6、絕緣電阻：>5MΩ

7、漏電保護：漏電動作電流≤30mA

（三）實驗桌結構：

實驗桌規格為1600（長）*700（寬）*1500（高），實驗桌主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表面靜電噴涂工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭。桌面采用25mmE1級三聚氰胺飾面板，桌面板下設支撐框架，承受力不少于300kg。配備儲存柜，存放元件及工具，儲存柜底部4只高強度萬向可制動PU腳輪，方便移動。實驗裝置整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。

實驗桌一桌兩座，實驗桌中央配有通用九孔萬能插件板(尺寸：35×90cm )，九孔萬能插件板主體由ABS注塑而成，表面布有九孔成一組相互聯通的插孔，九孔萬能插件板內部?jì)惹?span lang="EN-US">126組銅質九孔一體成型嵌件（共有1134孔）。實驗中的弱電模塊必須以獨立封裝的透明元件盒為單一模塊，元件盒統一都能配合九孔萬能插件板像搭積木一樣的形式自由搭建組合電路；元件盒盒體透明，內裝元件直觀性好，盒蓋印刷電路圖防刮耐磨，符號美觀清晰。元件盒盒體與盒蓋采用較科學的壓卡式結構，維修拆裝方便。每張臺桌配有一粒膠皮板，保護通用底板與桌面（如需在桌上放置電動機、焊接等）。

實驗桌后面二支桌腳向上延伸，配上特制拉模成型的二根鋁型材橫梁，組成電氣實驗掛箱支架。支架與電氣控制實驗掛箱配套，上下方便，左右移位自如。

（四）透明元件創(chuàng )新模塊：元件盒盒體透明，內裝元件直觀性好，盒蓋印刷電路圖防刮耐磨，符號美觀清晰。元件盒盒體與盒蓋采用較科學的壓卡式結構，維修拆裝方便。

（五）電氣實驗掛箱：鋁質面板，后蓋由拉模成型鋁型材與注塑成型塑料件構成，電氣元件接線點都已引到安全插座，實驗接線方便安全、快捷。

電氣實驗掛箱一：交流接觸器2只

電氣實驗掛箱二：交流接觸器1只、熱繼電器1只

電氣實驗掛箱三：時間繼電器1只，按鈕紅、黃、綠

燈座負載掛箱：9只燈座及相應控制開關，燈泡用戶自備

（六）三相交電機一臺：380V/180W，鋁質外殼。

 （七）學生凳

1．凳腿采用30×30×1.2mm 的方管；

2．拉管采用 30×30×1.2mm 的方管；

3．凳面采用 240×340×25mm 刨花板貼木紋紙，凳高40cm，凳面與金屬凳架使用大扁頭防刮螺桿和防退螺帽穿越固定；

4．防銹處理：金屬部件均需經酸洗、磷化、表面除銹處理，采用高壓靜電噴塑、高溫烘烤處理，要求附著力強，抗氧化，不脫剝，光滑美觀，金屬桌體顏色為灰色。

五、實驗項目：　　　

1．電工測量?jì)x表的使用　　　　　　　

2．常用元件的識別與檢測　　　　　　

3．線性元件與非線性元件的伏安特性

4．電源的外特性　　　　　　　

5．電位值、電壓值的測定　　　　

6．電流表和電壓表的擴程　　　　　　　

7．基爾霍夫定律的驗證　　　　

8．驗征楞次定律

9．迭加原理與互易定理的驗證　　　　　

10．戴維南定理與諾頓定理的驗征　　　　

11．電壓源與電流源的等效變換　　　　　

12．受控源特性的研究　　　　　　　　　

13．一階電路實驗　　　　　　　　　　　

14．二階電路的過渡過程

15．研究LC元件在直流和交流電路中的特性

16．負載獲得最大功率的條件

17．交流電路參數的測量

18．正弦交流電路中RLC元件的特性

19．RL及RC串聯電路實驗

20．RLC串聯諧振電路

21．日光燈電路的連接及功率因數改善

22．三相負載的星、三角接法

23．三相電路及功率的測量

24．R-C選頻網絡(luò )的研究

25．二端口網絡(luò )研究　

26．單相變壓器實驗　　　　　　

27．互感電路實驗

28．三相異步電動機的使用與起動

29．三相電動機接觸器點動正轉控制線路

30．三相電動機具有自鎖的正轉控制線路

31．三相電動機具有過找保護的正轉控制線路

32．三相電動機接觸器聯鎖的正反轉控制線路

33.三相電動機按鈕聯鎖的正反轉控制線路

34.三相電動機按鈕接觸器復合聯鎖控制線路

35.三相電動機接觸器控制Y/△降壓起動

36.三相電動機時間繼電器控制Y/△降壓起動

利用上述36項實驗的元器件也可完成下面電路實驗

37．最簡單的電路　　　　　　　　　　　

38．電路中各點電位與參考點的選擇　　

39．電阻的串聯　　　　　　　　　　　　

40．電阻的并聯　　　　　　　　　　　　

41．電阻的混聯　　　　　　　　　　　　

41．電阻分壓器電路　　　　　　　　　　

43．全電路歐姆定律　　　　　　　　　　

44．電橋的應用與平衡條件　　　　　　

45．節點電壓法　　　　　　　　　　　

46．回路電壓法　　　　　　　

47．支路電流法　　　　　　　　　　　　

48．RCL并聯電路　　　　 　　　

49．串聯電路　　　　　　　　　

50．變壓器結構及工作原理　　　　　

51．基爾霍夫第一定律　　　　　　　　　

52．基爾霍夫第二定律　　　　　　　　　

53．日光燈電路原理　　

54．擴大電壓表量程　　　　　　　　　

55．擴大電流表量程

56．RC電路的過度過程　　　　　　　 　

57．RL過渡過程　　　　　　　　　　

58．電容的串聯電路　　　　　　　　　

59．電容的并聯電路

60．電容器的充放電

61．電容器在交直流中的作用

62．條形磁鐵在線圈中的運動

63．電容的混聯

64．純電阻、電感、電容電路

65．磁耦合線圈的順串

66．磁耦合線圈的反串

67．歐姆表的工作原理

68．雙聯開關二地控制

69．用示波器觀察磁滯回線

70．磁路歐姆定律

71．兩線圈的互感及同名端

72．互感耦合

73．提高功率因數的方法

74．單相電路功率的測量

75．收錄機電源電路

76．濾波電路

77．電阻與溫度的關系:用伏安法測出燈絲在不同電壓下的阻值。

六、電工技術綜合實驗裝置配置清單（每臺）

（一）實驗元件
元件盒名 稱	型號	數量	備注
電阻創(chuàng )新透明元件盒	0.5Ω	1	1/2W
電阻創(chuàng )新透明元件盒	5.1Ω	1	1/2W
電阻創(chuàng )新透明元件盒	100Ω	2	1/2W
電阻創(chuàng )新透明元件盒	200Ω	1	1/8W
電阻創(chuàng )新透明元件盒	300Ω	1	1/8W
電阻創(chuàng )新透明元件盒	330Ω	2	1/8W
電阻創(chuàng )新透明元件盒	430Ω	1	1/8W
電阻創(chuàng )新透明元件盒	510Ω	1	1/8W
電阻創(chuàng )新透明元件盒	680Ω	2	1/8W
電阻創(chuàng )新透明元件盒	820Ω	1	1/8W
電阻創(chuàng )新透明元件盒	1K	2	1/8W
電阻創(chuàng )新透明元件盒	1.5K	1	1/8W
電阻創(chuàng )新透明元件盒	2K	2	1/8W
電阻創(chuàng )新透明元件盒	10K	1	1/8W
電阻創(chuàng )新透明元件盒	13K	1	1/8W
電阻創(chuàng )新透明元件盒	39K	2	1/8W
電阻創(chuàng )新透明元件盒	100K	1	1/8W
電位器透明元件盒	470Ω	1	1/2W
電位器透明元件盒	1K	2	1/2W
電位器透明元件盒	4.7K	1	1/2W
電位器透明元件盒	10K	1	1/2W
電位器透明元件盒	100K	1	1/2W
電位器透明元件盒	470K	1	1/2W
電解電容透明元件盒	47µF	2	16V
電解電容透明元件盒	220µF	1	35V
電解電容透明元件盒	470µF	1	35V
瓷片電容透明元件盒	0.01µF	1	63V
瓷片電容透明元件盒	0.1µF	1	63V
瓷片電容透明元件盒	2µF	1	250V
三極管透明元件盒	3DG6	2
二極管透明元件盒	4007	2
二極管透明元件盒	2AP9	1
指示燈(信號燈)透明元件盒	6V0.1A	1
開關透明元件盒		4
變壓器元件盒	220/6V.6V	1	8W
電感透明元件盒	8Ω	1
電感(鎮流器)元件盒	8W	1
日光燈管	8W	1
日光燈座透明元件盒		2
起動器透明元件盒		1
條形磁鐵		1
原副線圈元件盒		1
集成座元件盒	14腳	1
集成運放	UA741	2
電流測量插座元件盒		3
直流電表	5mA	1
直流電表	50mA	1
直流電表	±100uA	1
直流電表	15V	1
交流電表	500mA	1
（二）電氣掛箱及電機
燈座負載掛箱	9只燈座及相應控制開關，燈泡用戶自備	1
電氣實驗掛箱一	交流接觸器2只	1
電氣實驗掛箱二	交流接觸器1只、熱繼電器1只	1
電氣實驗掛箱三	時間繼電器1只，按鈕紅、黃、綠	1
電 動 機	△接380V	1
（三）工具及連接線
尖 嘴 鉗		1
螺 絲 刀	-+各一	2
剝 線 鉗		1
連 接 線	電工電子香蕉插頭線	25
	電氣控制安全疊插式	25
	電流測量插頭線	1
（四）實驗臺
主機箱		1臺
實驗桌	含電氣實訓屏	1張
示波器支架		1個
儲存柜		1個
學生凳		2張
防 腐 皮		1塊

　
