2024年10月9日

電子電工電拖實訓設備,電工電子電拖創(chuàng )新實訓室設備

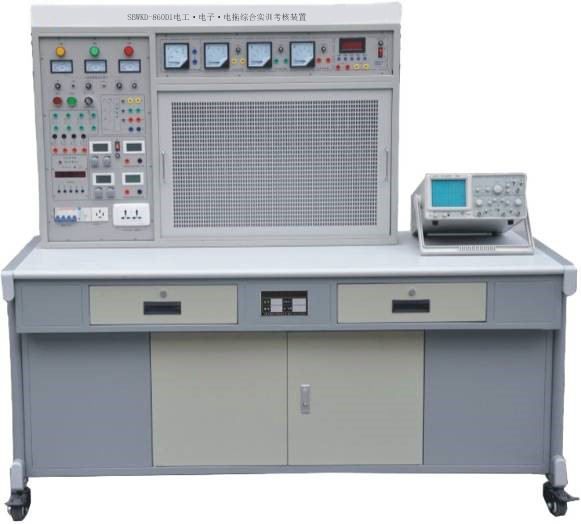

SBWKD-860D1電工·電子·電拖綜合實訓考核裝置

電子電工電拖實訓室設備,電工電子電拖創(chuàng )新實訓室設備為配合我國職業教育和就業人員實際操作、培訓、鑒定的需求，我公司綜合了大中專院校、職業院校、技工學校的《電工技能訓練》《電工實訓》《電氣控制技術》《電力拖動控制線路與技能訓練》《電機及拖動基礎》《工廠繼電器接觸控制》《PLC原理及應用技術》《變頻原理及應用技術》《電子技能訓練》等相關科目的實驗及實訓教學內容而研發了本裝置。裝置電工部分采用網孔板結構，訓練與鑒定接近工業現場，外形美觀、結構合理，牢固、耐用，實訓方式靈活，增加元器件即可增加實訓項目，可擴展性強。裝置設置多重科學安全保護措施，確保設備和操作者人身安全，非常適合各大中專院校、職業學院、技工學校和各類培訓機構訓練學生電工電子基本技能、專業技能和變頻器、PLC綜合技能，也可進行電工等級考核和技能鑒定。

電工技能實訓通過安全用電、常用工具及儀表的使用、電工綜合技能訓練、電動機的安裝、維護與故障處理、電動機控制線路的安裝工藝、調試維修、常用生產機械電氣控制線路的安裝連線，故障分析與處理，基于PLC及變頻器的電機基本控制線路以及常用機床的控制，可達到勞動及社會(huì )保障職業技能鑒定中級以上水平。電子技能實訓改革傳統實驗室實訓教學模式，通過基本操作技能和三十幾類實用新型電路的制作、調試，使學生掌握電子產品制作調試，學會(huì )閱讀電路原理圖和PCB圖，熟悉電子元器件的選擇、測試，并能處理安裝調試過程中出現的問題。實訓電路中涵蓋開關、音頻、信號發生、計數、譯碼、顯示、測量、控制等實訓內容。實訓臺上增加了電子創(chuàng )新透明模塊與九孔萬能電路插板，可開展電子創(chuàng )新項目實訓，實訓項目豐富。

一、電子電工電拖實訓裝置特點：

1、采用網孔板結構，實訓方法靈活，接近工業現場，增加元器件即可增加實訓內容，便于二次開發及功能擴展。

2、實訓內容豐富，實訓考核知識面廣，綜合性強，有效節省實訓場地。

3、安全保護措施嚴密、合理、科學，外觀豪華、氣魄。

4、基于PLC及變頻器的電氣控制實訓項目，配備了MCGS組態軟件與計算機進行通信監控實訓運行狀態。

二、電子電工電拖實訓設備技術性能：

1、工作電源：三相四線（或三相五線）～380V±5% 50Hz

2、溫度：-10℃～40℃，相對濕度＜85%（25℃）

3、裝置容量：＜1.0KVA

4、重量：200Kg

三、實訓屏構成與性能：

1、實訓屏外殼：鐵質雙層亞光密紋噴塑結構，鋁質面板。

2、電源及參數：

2.1、輸入電源：三相四線電源，輸入時紅、黃、綠三只指示燈亮。

2.2、電源輸出：總電源開關開啟后，打開電源開關鎖，按下啟動按鈕，三相四線電源輸出，三只450V電壓表指示工作線電壓。

3、安全保護：設有電壓型漏電保護器和電流型漏電保護器，并有單片機自動控制全程監控裝置過載或短路，自動切斷總電源，故障排除按下復位按鈕方可再次啟動電源，確保設備和操作者安全。

4、恒流穩壓雙用電源：兩路獨立。每路輸出電壓0-30V，輸出電流4mA-2000mA，內置式繼電器自動換檔，多圈電位器連續調節，使用方便，電流電壓輸出用0.5級數字表指示。電壓穩定度＜10-2，負載穩定度＜10-2，紋波電壓＜5mV。

5、+5V直流穩壓電源1路，輸出電流500mA。

★6、智能功率、功率因數表

1）功率測量精度1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A。

2)2.7寸TFT液晶屏顯示有功功率、功率因數、電壓、電流、負載類型，具有超量程提示功能。

3)負載類型：L、R、C。

4)測量精度：±0.5%+2。

5)抽樣率：5次/秒

6)工作溫度范圍：-20℃～+50℃。

7)上位機具有實時監視及關斷功能。

8)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界面，通過按鍵能夠對儀表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。

★7、智能型真有效值交流數字毫伏表

1)測量范圍：0.2mV～600V, 設置200mV、2V、20V、200V、600V五檔量程，具有量程自動切換,超量程自動報警功能。

2)2.7寸TFT液晶屏顯示四位測量值。

3)測量精度：±0.5%+5。

4)頻率范圍：10Hz～600KHz。

5)輸入阻抗：1MΩ，輸入電容≤30pF。

6)抽樣率：5次/秒

7)工作溫度范圍：-20℃～+50℃。

8)上位機具有實時監視及關斷功能。

9)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界面，通過按鍵能夠對儀表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。

★8、智能型直流電壓表

1)測量范圍：0-1000V, 設置2V/20V/200V/1000V四檔量程，具有量程自動切換,超量程自動報警功能。

2) 2.7寸TFT液晶屏顯示四位測量值，具有超量程提示功能。

3)測量精度：±0.5%+2。

4)抽樣率：5次/秒

5)工作溫度范圍：-20℃～+50℃。

6)上位機具有實時監視及關斷功能。

7)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界面，通過按鍵能夠對儀表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。

★9、智能型直流電流表

1)測量范圍：0-5A,設置 2mA/20mA/200mA/5A四檔量程，具有量程自動切換,超量程報警功能。

2)2.7寸TFT液晶屏顯示四位測量值，超量程提示。

3)測量精度：±0.5%+2。

4)抽樣率：5次/秒

5)工作溫度范圍：-20℃～+50℃。

6)上位機具有實時監視及關斷功能。

10、指針式測量電表：交流450V 1只，交流5A 3只，精度1.0級。

11、整流二極管：提供四只IN5408二極管，用于整流或能耗制動。

12、大功率電阻：三只75Ω/75W電阻用于電動機降壓?jiǎn)?dòng)，一只10Ω/25W電阻用于異步電動機的能耗制動。

13、單、三相插座：為外部?jì)x器提供工作電源。

14、單次脈沖源：每撥一次鈕子開關可輸出一對正負脈沖。

★15、功率輸出函數發生器：采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。

正弦波輸出幅度	≥10V
輸出阻抗	50Ω
失真度	<1%（0.1HZ-- 1KHz）
頻率范圍	0.1HZ～3MHz，采用鍵盤直接輸入數字設定頻率
輸出幅度	電位器調節，正弦波輸出具有20db,40db衰減
方波占空比	可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。
頻率計最高測量范圍	100MHz，自動換檔

四、實訓操作桌：鐵質雙層亞光密紋噴塑，桌面為防火、防水、耐磨高密度板，設有抽屜和元件儲存柜，結構堅固、造型美觀大方。

★五、電子電路技術實訓板：

MD01號板晶體管基本放大電路此板中包含的電路有：

供電電路：

1、+12V，1A，帶自恢復保護電路。

2、-12V，1A，帶自恢復保護電路。

3、帶電源濾波、工作指示等

晶體管共射極放大電路：

1、輸入、輸出電容可插拔式開放型設計。

2、偏置電阻、射極電阻、負載電阻可插拔式開放型設計。

3、留有電源輸入端子孔，帶有防反接功能。

4、電源支路帶有功能開關，方便支路電阻測量。

晶體管共集電極放大電路：

1、偏置電阻、負載電阻可插拔式開放型設計。

2、留有電源輸入端子孔，帶有防反接功能。

3、電源支路帶有功能開關，方便支路電阻測量。

場效應管共源級放大電路：

1、負載電阻可插拔式開放型設計。

2、留有電源輸入端子孔，帶有防反接功能。

3、弓形針、圓孔針配套使用，方便學生操作和實訓。

MD02號板晶體管基本放大電路此板中包含的電路有：

供電電路：

1、+12V，1A，帶自恢復保護電路。

2、-12V，1A，帶自恢復保護電路。

3、帶電源濾波、工作指示等

晶體管兩級負反饋放大電路：

1、輸入、輸出電容可插拔式開放型設計。

2、偏置電阻、射極電阻、負載電阻可插拔式開放型設計。

3、留有電源輸入端子孔，帶有防反接功能。

4、電源支路帶有功能開關，方便支路電阻測量。

晶體管共集電極放大電路：

1、偏置電阻、負載電阻可插拔式開放型設計。

2、輸入、輸出電容可插拔式開放型設計。

3、留有電源輸入端子孔，帶有防反接功能。

4、反饋回路帶通斷功能。

5、電源支路帶有功能開關，方便支路電阻測量。

MD03號板晶體管基本放大電路此板中包含的電路有：

供電電路：

1、+12V，1A，帶自恢復保護電路。

2、-12V，1A，帶自恢復保護電路。

3、帶電源濾波、工作指示等

差分放大器電路：

1、輸入回路、負載回路可插拔式開放型設計。

2、進口多圈精密可調電阻。

3、留有電源輸入端子孔，帶有防反接功能。

4、電源支路帶有功能開關，方便支路電阻測量

OTL分立件功率放大器電路：

1、可調電位器可插拔，易于更換。

2、支路測試點設置合理，便于測量。

3、留有電源輸入端子孔，帶有防反接功能。

4、電源支路帶有功能開關，方便支路電阻測量

OTL集成功率放大器電路：

1、可調電位器可插拔，易于更換。

2、支路測試點設置合理，便于測量。

3、留有電源輸入端子孔，帶有防反接功能。

4、電源支路帶有功能開關，方便支路電阻測量

喇叭音響電路：

1、8歐外置喇叭。

2、輸入、輸出回路開放。

MD04號板集成運算放大器電路此板中包含的電路有：

供電電路：

1、+12V，1A，帶自恢復保護電路。

2、-12V，1A，帶自恢復保護電路。

3、帶電源濾波、工作指示等

積分/微分、指數/對數運算電路：

1、輸入回路、反饋回路可插拔式開放型設計。

2、留有電源輸入端子孔，帶有防反接功能。

3、電路由學生自行設計完成。

比例放大、加減法、比較器運算電路：

1、輸入回路、反饋回路可插拔式開放型設計。

2、留有電源輸入端子孔，帶有防反接功能。

3、電路由學生自行設計完成。

帶阻有源濾波器電路：

1、電路參數開放，由學生自行設計，并由器件庫中選取。

2、支路測試點設置合理，便于測量。

3、留有電源輸入端子孔，帶有防反接功能。

低通、高通、帶通有源濾波器電路：

1、電路參數開放，由學生自行設計，并由器件庫中選取。

2、支路測試點設置合理，便于測量。

3、留有電源輸入端子孔，帶有防反接功能。

RC振蕩器電路

1、電路參數開放，由學生自行設計，并由器件庫中選取。

2、支路測試點設置合理，便于測量。

3、留有電源輸入端子孔，帶有防反接功能。

可調直流電平輸出電路：

1、兩路輸出。

2、-8V至+8V連續可調。

MD05號板數字電路此板中包含的電路有：

供電電路：

1、+12V，1A，帶自恢復保護電路。

2、-12V，1A，帶自恢復保護電路。

3、帶電源濾波、工作指示等

信號源電路：

1、方波1HZ 幅度5V；方波10HZ幅度5V；方波1KHZ幅度5V。

2、方波10HZ至10KHZ連續可調，幅度5V。

3、正向單脈沖輸出、反向單脈沖輸出。

三太邏輯筆電路：

1、輸入-高電平

2、輸入-高阻態

3、輸入-低電平

芯片座電路;

1、14芯鎖緊芯片座6個。

2、芯片座引腳與鉚孔一一對應引出。

數碼管BCD譯碼驅動電路：

數碼管共陰極驅動電路：

LED二極管驅動電路：

電平狀態輸出電路：

MD06號板元件庫板此板中包含的元件有：

電容元件

電阻元件

可調電容（雙聯可調電容、小瓷片可調電容）

可調電阻

電感元件

MD07號板 CPLD（EPM570）可編程數字邏輯電路單元

六、整個實訓室構成與配備

1、學生實訓操作桌1張，一桌二座，桌面配備一塊膠皮板保護桌面，桌體下部配備元件儲存柜，放置實訓考核元器件，使用、保管方便，桌體中部左右設有兩個抽屜，放置常用工具等。

序號	名稱		數量	單位	備注
1	實訓臺		1	臺
	實訓桌		1	張
	★通訊板: 1）實驗臺地址范圍0-255。 2）具有WIFI、RJ45、RS485上位機通信接口。 3）學生機與教師示教臺智能測量?jì)x表數據交換，接口轉換功能。 4）工作溫度范圍-20℃～+50℃。		1	套
	學生凳		2	張
A：電工部分：
1	表筆、扳手、尖嘴鉗、鋼絲鉗、剝線鉗等電工工具		1	套
2	電烙鐵及烙鐵架		1	套
3	指針萬用表MF-50		1	只
4	數字萬用表890B+		1	只
5	單相電度表		1	只
6	三相電度表		1	只
7	電流互感器		3	只
8	兆歐表		1	只
9	鉗形電流表		1	只
10	保險盒		3	只
11	拉線開關、園插座、平燈頭		各2	只
12	20W日光燈		1	套
13	換相開關		1	只
14	三相電動機拉具		1	套
15	鋼劇架		1	把
16	閘刀開關		1	把
17	單相電動機		1	臺
B：電工、電拖共用部分：
1	三相斷路器		1	只
2	交流接觸器		4	只
3	熱繼電器		2	只
4	時間繼電器		2	只	電子式
5	三相雙投閘刀		1	只
6	三相閘刀		1	只
7	倒順開關		1	只
8	BK變壓器		1	只
9	行程開關		4	只
10	保險座		6	只
11	3H鐵殼按鈕		2	只
12	信號燈		6	只
13	接線端子排		5	只
14	G型導軌		1	根
15	鈕子開關		3	只
16	走線槽		2	米
17	三相異步電動機		1	臺
18	三相雙速異步電動機		1	臺
B：電子部分：
1	電子電路技術實訓板	晶體管基本放大器板1	1	套
		晶體管基本放大器板2
		晶體管基本放大器板3
		集成運算放大器板
		數字電路板
		元件庫板及元件
		CPLD（EPM570）可編程數字電路板
	電子電路技術輔助材料	疊插式專用導線	1	套
		面包板專用導線
		USB Blaster高速編程器
2	電子技能創(chuàng )新實訓模塊		1	套
