2024年10月6日

電氣安裝調試實訓設備,電氣安裝調試實訓裝置

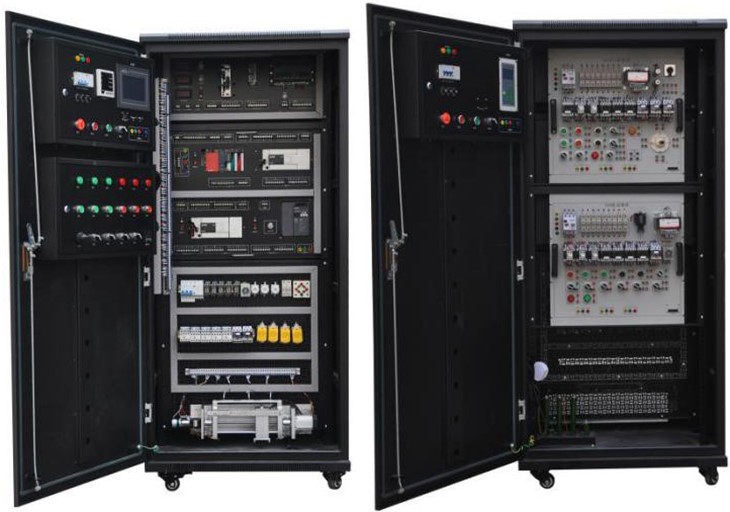

SBGK-01B現代電氣控制系統安裝與調試實訓考核裝置

一、概述

電氣安裝調試實訓設備,電氣安裝調試實訓裝置,PLC可選配西門子1500,西門子300,S7-200Smart,電氣控制系統安裝與調試實訓考核裝置具有電氣控制系統的電路設計、安裝和布線，傳感器接線與調整、PLC編程、模擬量模塊應用、人機界面組態、電機驅動（含變頻器及對應電機、伺服驅動器及伺服電機、步進電機及驅動器、繼電控制與保護、溫度控制器、增量型編碼器）參數設定、以及典型機床控制電路故障排除等功能。裝置中多參量實時手工給定（如速度實時變化給定、溫度變化實時給定、距離變化實時給定等），實現了系統控制的實時控制，真實的模擬和反映了工業控制的過程，實訓內容廣泛、變化多樣，是一款典型的職業能力培養設備，通過在該設備上實訓，可使學生職業能力得到大幅度提升。

該裝置以標準的配電柜為主柜，合理利用柜體的雙面空間，科學地布置電器及配套實驗器材，本實用新型的目的在于克服上述現有技術中的不足之處，提供一種占地面積小、布局合理、結構緊湊、功能齊全，提高考核效率的創(chuàng )新技術方案。該種維修電工教學柜式實訓考核裝置，包括有柜架、觀察窗、儀表操作盤、電氣系統、電機機組組成，

二、電氣控制系統安裝與調試實訓考核設備技術指標

1.輸入電壓：三相五線 ～380V±10% 50Hz

2.工作環境：環境溫度范圍為-10℃～+40℃ 相對濕度＜85%（25℃）海拔＜2000m

3.裝置容量：＜1kVA

4.外形尺寸：850mm×800mm×1800mm

5.電腦桌外形尺寸：長×寬×高＝600mm×530mm×1000mm；

6.安全保護：具有漏電保護，安全符合國家標準

三、電氣控制系統安裝與調試實訓考核設備結構功能特點

1.本裝置是由控制柜、受控對象等組成一個完整系統，具有占地面積小、操作方便、可移動、內部安裝有照明設施、操作面板,各控制點和通訊接口均引出到專用的接線板上，使實訓更加便捷。

2.控制元件（如PLC、變頻器、接觸器等）采用導軌式安裝，實訓時可根據需要進行合理的調整安裝，布線采用工業線槽板前布線方式，設備的進出線采用塑料軟管及接頭與受控對象進行連接，受控對象采用外置方式便于觀察。

序號	名稱	型號及規格	數量	制造商	備注
1	實訓柜	850mm×800mm×1700mm	1臺		鋼結構,帶自鎖腳輪,作為電氣控制系統的機械和電氣設備的安裝載體，設備可自由、靈活的布置、安裝。
2	主令電氣及儀表單元		各1套		包括進線電源控制與保護、主令電氣控制元件、指示燈、觸摸屏、顯示儀表、緊急停止按鈕等器件。每門一組，配置不同。
3	PLC網絡(luò )組態單元		1套		包括中型PLC、微型PLC、模擬量模塊、擴展模塊，0~20mA標準恒流源、0~10V標準恒壓源、數字式顯示儀表、臺達伺服驅動器、步科步進驅動器等器件。
4	PLC控制單元		1套		包括微型PLC、模擬量模塊、擴展模塊，0~20mA標準恒流源、0~10V標準恒壓源、數字式顯示儀表、變頻器、伺服驅動器、步進驅動器等器件。
5	繼電控制單元		1套		包括斷路器、熔斷器、接觸器、中間繼電器、熱保護繼電器、行程開關、時間繼電器等。同時還安裝由伺服、步進電機驅動的（可相互轉換）、傳感器、微動開關、滾珠絲杠、增量型編碼器組成的小車運動裝置。
6	PLC控制型機床電路智能考核單元掛板		1套		包括X62W銑床電路、T68鏜床電路。PLC控制。
7	電腦推車		1張
8	工具		1套
9	可編程控制器	PLC	1套	西門子	見附表
10	觸摸屏	TPC7062TI	1個	昆侖通泰
11	旋轉編碼器		1個
12	伺服電機		1個
13	步進電機		1個
14	伺服電機驅動器	ASDA-B2	1臺	臺達
15	步進電機驅動器		1臺
16	直流調速器+直流電機		1套
17	智能考核系統		1套		<A>具有科學性、獨創(chuàng )性、先進性。 1、采用專用處理器技術與配套的工業控制技術。 2、高清晰液晶顯示屏，圖像與文字顯示真實，中文菜單操作界面，人機交互友好。 3、操作按鍵直觀，操作簡單快捷。 4、可以不連接電腦進行脫機考核，老師與學生有獨立界面，老師通過密碼進入教師界面出題，學生在普通界面答題。 5、任何一個學生機可做為老師機控制網絡(luò )設備，實現了沒有計算機也可集中控制整個網絡(luò )設備 6、設備的試題可根據要求進行編輯。 7、可設定該裝置的任意一處電路的線路故障現象。 8、可調整故障設置點的數量和類型。 9、設備的故障設置裝置組成局域網后，通過主控計算機控制每一臺設備的故障設置、故障排除、參數設定、遠程起動、到時切斷電源、自動評分等功能。 <B>與網絡(luò )型多媒體管理器系統對接后可實現以下功能： 1、可以任意控制每個設備的學生操作允許與否。 2、可任意編輯試題、試題存盤，任意設置答題限時時間。 3、可對班級學生的成績進行統計，形成班級成績報表。 4、可設置系統登陸密碼。 5、能隨時收卷、閱卷，能對學生的考試情況和考試成績進行統計，幫助教師準確、全面地了解學生對各課程內容的掌握情況。

序號	名稱	型號	數量	單位	備注
1	西門子可編程控制器	CPU1511C-1PN	1	塊	16DI/16DO
2	CPU模塊	S7-200 SMART SR40	1	塊	西門子繼電器輸出220VAC供電 24輸入16輸出
3	CPU模塊	S7-200 SMART ST30	1	只	西門子晶體管輸出24VDC供電 18輸入12輸出
4	西門子模擬量輸入輸出模塊	S7-200Smart EM06	1	套	4輸入/2輸出整體式I/O點數為小型
5	西門子安裝導軌	S7-1500導軌160mm	1	條
6	西門子前連接器（螺釘型）	40針	1	套
7	內存卡	MMC 4MB	1	張
8	國產交換機	5口	1	套
9	下載線		5	條
10	西門子變頻器	G120C 0.75KW	1	臺
11	西門子變頻器操作面板	BOP-2	1	塊
