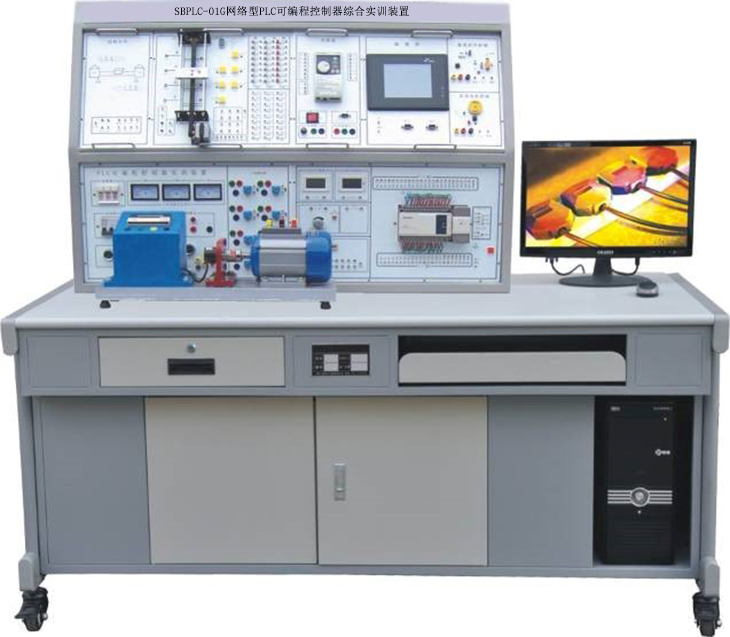

序號

編號

控制對象實訓模塊

實訓教學目標

1

SX1

搶答器/音樂(lè )噴泉

通過對搶答系統中各組人員搶答時序的監視和控制，掌握條件判斷控制指令的編寫方法；通過對音樂(lè )噴泉控制系統中“水流”及音樂(lè )的循環控制，掌握循環指令的編寫方法。

2

SX2

裝配流水線/十字路口交通燈

通過對“生產流水線”順序加工過程及十字路口交通燈路況信號控制，掌握順序控制指令的編寫方法。

3

SX3

水塔水位/天塔之光

通過對“水塔水位”和“儲水池水位”變化過程的判斷，了解簡單邏輯控制指令的編寫方法。通過對天塔之光閃亮過程的移位控制，掌握移位寄存器指令的編寫方法。

4

SX4

自動送料裝車/四節傳送帶

通過對傳送帶啟停、傳送狀態的控制和對貨物在自動送料裝車系統中流向、流量的控制，掌握較復雜邏輯控制指令的編寫方法。

5

SX5

多種液體混合裝置

通過對“液體混合裝置”中不同液體比例及液體混合時攪拌時間的控制，掌握條件判斷指令及各種不同類型的定時器指令的編寫方法。

6

SX6

自動售貨機

通過用用戶投幣數目的識別和自動售貨機中各種“貨物”的進出控制，掌握各種計數器指令及比較輸出指令的編寫方法。

7

SX7

自控軋鋼機/郵件分揀機

通過對自控軋鋼機和郵件分揀機材料（“鋼錠“郵件”）來料數量、來料類別識別及對各種執行器（例如“電機”）啟停時序的控制，掌握數值運算指令及中斷指令的編寫方法。

8

SX8

機械手控制/自控成型機

通過對機械手停留“位置“及自控成型機各方向“液缸位置”的控制，掌握一個完整工業應用系統中的較簡單邏輯控制程序的編寫能力。

9

SX9

加工中心

通過對加工中心中各方向“電機”運行方向及“刀庫”進出刀、換刀過程的控制，掌握一個完整工業應用系統中的較復雜邏輯控制的編寫能力。

10

SX10

四層電梯

通過對一個完整的四層電梯模型的綜合控制，初步掌握PLC控制系統的分析、I/O分配、設計I/O接線圖、接線、編程、調試等工作過程的綜合知識。

11

SX11

步進電機/直線運動：（實物）步進電機系統由驅動電路、步進電機、刻度盤、指針等組成；

直線運動系統由電機、同步帶、光電傳感器、導軌、移動塊等組成。

通過利用PLC對步進電機及直線運動實物模塊的控制，初步了解步進電機方向、拍數的控制及直線運動檢測、定位控制。

12

SX12

自動洗衣機/電鍍生產線

通過對洗衣機進出水時間、洗滌流程及電鍍生產線中物塊侵入不同溶液的時間、方式、先后順序的控制，掌握多點PLC控制系統的綜合應用能力。

13

SX13

直流電機控制/溫度控制

（模擬量控制）

通過對直流電機系統中脈沖信號采集、轉速控制（電壓量）及溫度控制系統中的溫度參數的控制，掌握高速計數器指令、模擬量處理指令、PID指令的使用。

14

WK1

典型電動機控制實操單元：施耐德交流接觸器3只；時間繼電器1只，3個按鈕，3只交流指示燈，2只熱繼電器，元器件配置專用底座。

掌握一般強電系統的安裝和調試工作過程知識，實現PLC方式的電機典型運行控制；掌握安裝和調試PLC電氣控制系統的有關知識。

15

WK2

網孔板

學會(huì )電氣控制系統中各元器件的布局規劃、安裝、調試過程知識。

16

BP1

伺服電機實訓組件：配置松下伺服電機和驅動器一套，

初步具有綜合應用伺服的能力，了解伺服電機在實際中的應用，掌握伺服電機的各種控制方式

17

CM1

觸摸屏實訓組件：10英寸

昆侖通態，256色

了解工業觸摸屏的功能及使用方法、掌握與PLC之間的通信知識，并掌握復位、置位、交替等功能鍵、圖形（曲線）顯示、動態畫面跟蹤在觸摸屏中的實現方法。

序號

名稱

型號

數量

單位

變頻器模塊型號

1

實訓桌

1

張

2

實訓屏

1

張

3

電源模塊

1

套

4

PLC主機(1)

6ES7515-2AM02-0AB0

1

套

5

6ES7954-8LC03-0AA0

6

6ES7531-7QD00-0AB0

7

6ES7532-5HD00-0AB0

8

6ES7521-1BL00-0AB0

9

6ES7522-1BL01-0AB0

10

6ES7590-1AF30-0AA0

11

6ES7507-0RA00-0AB0

12

6EP1333-4BA00

13

PLC主機（2）

FX3U-48MR+FX3U-3A-ADP

1

臺

14

觸摸屏掛箱

6AV2124-0JC01-0AX0

1

臺

15

通訊電纜

USB-FXSC09

1

條

16

網線

1

條

17

實訓模塊

基礎實驗

1

塊

18

天塔之光

1

塊

19

LED數碼管顯示PLC控制/五相步進電機

1

塊

20

郵件分揀機

1

塊

21

自控軋鋼機/音樂(lè )噴泉控制

1

塊

22

水塔水位

1

塊

23

多種液體混合裝置

1

塊

24

自控成型機

1

塊

25

十字路口交通燈

1

塊

26

機械手控制

1

塊

27

裝配流水線

1

塊

28

自動送料裝車

1

塊

29

運料小車控制模型

1

塊

30

洗衣機

1

塊

31

電鍍系統

1

塊

32

四節傳送帶/搶答器

1

塊

33

施耐德變頻器掛箱（1）

1

塊

34

ABB變頻器掛箱（2）

1

塊

35

三菱變頻器掛箱（3）

1

塊

FR-E740  0.75KW

36

變頻器掛箱（4）

1

塊

6SL32101PE123UL1

6SL32440BB121FA0

6SL32550AA004CA1

37

交流伺服掛箱

1

塊

V90

38

網孔板及實訓配件

1

套

39

電機

交流380V三相鼠籠式異步電動機

1

臺

40

微型延時電機

三相異步電機帶離心開關

1

臺

41

儀表模塊

含交流電壓表、電流表、功率因數表

1

套

42

轉速機械功率測量?jì)x

含轉速轉矩及機械功率三位半顯示

1

套

43

電源模塊

含三相交直流電源、整流橋、實訓用變壓器：（輸入）380v/220v（輸出）110v、36v、20v(兩組)、12v、6.3v；勵磁電源等

1

套

44

測量?jì)x表

含數字交流電壓表、電流表，直流電壓表，直流電流表

1

套

45

可調負載

3只大功率磁盤電阻

1

套

46

電力拖動模塊1

含三相漏電保護斷路器、3P熔斷器、1P熔斷器、時間繼電器、指示燈、交流接觸器、熱繼電器、按鈕、急停開關、端子排等。

1

套

47

電力拖動模塊2

含行程開關、主令開關、萬能轉換開關、交流接觸器、熱繼電器、電子時間繼電器、指示燈、按鈕、端子排等。

1

套

48

機床考核模塊

包括車床、銑床、鉆床及答題器

1

套

49

空氣開關

1

個

50

保險絲

1

個

51

交流接觸器

7

個

52

熱繼電器

4

個

53

熱繼電器

4

個

54

行程開關

1

個

55

控制變壓器

1

套

56

晶閘管主電路模塊

1

套

57

輔材

1

套

58

電機固定導軌

不銹鋼材質，光碼測速系統，數顯轉速表

1

套

59

19芯航空線

2米

4

根

60

軟件

演示板原程序及編程軟件

1

套

61

觸摸屏編程軟件

1

套

62

三菱編程軟件

1

套

63

三菱仿真軟件

1

套

64

智能考核軟件

1

套

65

維修電工電力拖動仿真軟件

1

套

66

西門子仿真軟件

1

套

67

實驗臺

學生桌及控制屏

1

套

68

說明書

實驗指導

1

冊

69

連接線

實驗連接線50CM自鎖線

50

條

70

15CM自鎖線

10

條

71

系統排線

1

條

72

電機連接線

Ф4電機安全疊加連線

30

條
