現代電工技術實訓考核裝置（柜式、雙面型)電工柜 > 行業新聞 >維修電工實訓考核設備

2021年8月15日

現代電工技術實訓考核裝置（柜式、雙面型)電工柜

SBWXG-01F型現代電工技術實訓考核裝置（柜式、雙面型）

一、概述

現代電工技術實訓考核裝置是根據教育部"振興21世紀職業教育課程改革和教材建設規劃"要求，結合生產實際和職業崗位的技能要求，按照職業學校的教學和實訓要求研制和開發的產品。該實訓考核設備是按高等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用和電子電器應用與維修等專業和非電類專業的《電工技術》、《電工基本技能》、《直流電機控制》、《電工測量與儀表》、《電機與電氣控制》、《PLC綜合控制》、《電動機控制電路》、《電力拖動控制電路》、《電力電子技術》等相關專業模塊的職業能力教學與實訓，并兼顧了中等職業學校的教學要求。

二、技術參數

1、工作電源：三相五線制 AC 380 V±10% 50 Hz；

2、設備外形尺寸：長×寬×高＝850mm×800mm×1700mm；

3、電腦桌外形尺寸：長×寬×高＝600mm×530mm×1000mm；

4、臺架材料：柜式鋼結構；

5、整機消耗視在功率：≤1 KVA；

6、安全保護措施：具有接地保護、漏電過載保護功能；安全性符合相關的國標標準，所有材質均符合環保標準。

三、實訓考核設備的功能

（一）實訓考核的功能舉例：

1.轉換開關與電壓表連接測量三相電壓；

2.三相電流的測量；

3.電力綜合顯示儀表的使用；

4.三相異步電動機直接起動、停車的控制電路連接；

5.接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；

6.按鈕聯鎖的三相交流異步電動機正、反轉控制電路的連接；

7.按鈕、接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；

8.萬能轉換開關控制三相異步電動機的正反轉；

9.三相交流異步電動機Y-△（手動切換）啟動控制電路的連接；

10.三相交流異步電動機Y-△（時間繼電器切換）啟動控制電路的連接；

11.定子繞組串聯電阻啟動控制電路的連接；

12.三相交流異步電動機能耗制動控制電路的連接；

13.三相交流異步電動機反接制動控制電路的連接；

14.多臺（3臺及以下）電動機的順序控制電路的連接

15.電動機的往返行程控制電路的連接；

16.普通車床控制電路的連接；

17.電動葫蘆控制電路的連接；

18.三相交流異步電動機既能點動，又能連續轉動的控制電路連接；

19.兩地控制電路的連接；

20.按鈕切換的雙速電動機調速控制電路的連接；

21.時間繼電器切換的雙速電動機調速控制電路的連接；

22.離心開關配合的反接制動控制電路的連接；

23.變頻器面板功能參數設置和操作實訓；

24.變頻器對電機點動控制、啟�？刂�；

25.電機轉速多段控制；

26.工頻、變頻切換控制；

27.基于模擬量控制的電機開環調速；

28.基于面板操作的電機開環調速；

29.變頻器的保護和報警功能實訓；

30.基于PLC的變頻器開環調速；

31.模擬量模塊的使用

32.PLC控制電機順序啟動；

33.PLC控制三相異步電動機Y-△啟動電路；

34.觸摸屏編輯界面的參數設置；

35.觸摸屏的畫面組態；

36.觸摸屏、PLC、變頻器的綜合實訓；

37.步進驅動器的參數設置；

38.步進電機的PLC開環控制；

39.增量型編碼器的使用；

40.基于編碼器的步進電機的實訓；

41.交流伺服電機的控制；

42.交流伺服驅動器的參數設置；

43.交流伺服電機的PLC控制；

44.基于編碼器的伺服電機的實訓；

45.熱電阻或熱電偶的使用；

46.溫度控制器的參數設置；

47.基于熱電阻（熱電偶）的PLC溫度控制；

48.基于模擬量的PLC控制；

49.傳感器的使用；

50.基于傳感器的PLC位置控制；

51.直流它勵電動機的轉速、力矩、功率測量與控制；

52.電流調節電路；

53.晶閘管直流電機調速開環控制；

54.晶閘管直流電機調速閉環控制；

55.X62W銑床電氣控制電路單元常見故障的檢查與排除實訓（可設16個故障點）；

56.T68鏜床電氣控制電路單元常見故障檢查與排除，（ 16個故障現象）；

（二）T68鏜床電氣控制電路故障現象：

1.所有電機缺相，控制回路失效；

2.主軸電機及工作臺進給電機，無論正反轉均缺相，控制回路正常；

3.主軸正轉缺一相；

4.主軸正、反轉均缺一相；

5.主軸電機低速運轉制動電磁鐵YB不能動作；

6.進給電機快速移動正轉時缺一相；

7.進給電機無論正反轉均缺一相；

8.控制變壓器缺一相，控制回路及照明回路均沒電；

9.主軸電機正轉點動與啟動均失效；

10.控制回路全部失效；

11.主軸電機反轉點動與啟動均失效；

12.主軸電機的高低速運行及快速移動電機的快速移動均不可啟動；

13.主軸電機的低速不能啟動，高速時，無低速的過渡；

14.主軸電機的高速運行失效；

15.快速移動電動機，無論正反轉均失效；

16.快速移動電動機正轉不能啟動。"銑床電氣控制電路故障現象：

1.主軸電機正、反轉均缺一相，進給電機、冷卻泵缺一相，控制變壓器及照明變壓器均沒電；

2.主軸電機無論正反轉均缺一相；

3.進給電機反轉缺一相；

4.快速進給電磁鐵不能動作；

5.照明及控制變壓器沒電，照明燈不亮，控制回路失效；

6.控制變壓器沒電，控制回路失效；

7.照明燈不亮；

8.控制回路失效；

9.控制回路失效；

10.主軸制動失效；

11.主軸不能啟動；

12.主軸不能啟動；

13.工作臺進給控制失效；

14.工作臺向下、向右、向前進給控制失效；

15.工作臺向后、向上、向左進給控制失效；

16．兩處快速進給全部失效。

四、實訓考核設備的結構與配置

1.電氣控制技術實訓考核裝置的結構

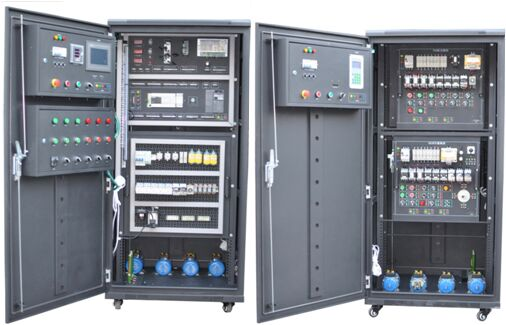

電氣控制技術實訓考核裝置。是由實訓柜體、門板電氣控制元件（組件）、儀表等，實訓考核單元掛板、典型機床電路掛板、電機單元、運動單元、溫度控制組件、網孔掛板等組成。其外觀如圖所示。

電氣控制技術實訓考核裝置是通過相應的掛板組件組成多種簡單或復雜的電氣控制系統完成教學和實訓。

2.電氣控制技術實訓考核裝置主要組成

主令電氣及儀表單元

主令電氣及儀表單元掛板是由柜中的控制信號和顯示（指示）單元，在整個電氣控制系統中，起著向系統中的其他單元提供控制信號的作用。包括進線電源控制與保護、主令電氣控制元件、指示燈、觸摸屏、顯示儀表、緊急停止按鈕等器件。

（1）PLC控制單元掛板

PLC控制單元掛板是由柜中電氣系統程序控制的主要控制單元，在整個系統中，起著對輸入信號處理和電氣控制信號輸出等重要作用。包括PLC、模擬量模塊、擴展模塊，0~20mA標準恒流源、0~10V標準恒壓源、數字式顯示儀表、變頻器、伺服驅動器、步進驅動器等器件。

（2）繼電控制單元掛板

繼電控制單元掛板是SYXWG-01A型中實現基本的電機拖動控制的一個單元，在整個電氣自動控制系統中，起著對PLC控制信號放大和執行的作用。同時可實現獨立的繼電拖動功能。包括斷路器、熔斷器、接觸器、熱保護繼電器、行程開關、時間繼電器等。同時還安裝由伺服、步進電機驅動的（可相互轉換）小車運動裝置，并且安裝有傳感器、微動開關、滾珠絲杠、增量型編碼器等。

（3）電子單元掛板

電力電子單元掛板為一個相對獨立的三相晶閘管全控橋整流的直流調速系統和測功、測矩、測速數字顯示儀表，通過外部電路可實現對其的轉速控制和啟動停止控制、能實現開環控制、單閉環控制（電流環）、雙閉環控制（電流環及速度環）功能，同時還可以進行故障設置，通過使用萬用表和示波器等儀器對故障現象分析，并用電腦進行故障排除。包括三相晶閘管全波整流的直流調速系統（電流環及速度環）、測功儀（含測功、測矩、測速）、三相整流變壓器和同步變壓器、磁盤電位器負載、直流電機機組、故障設置單元、勵磁電源等組成。

（4）典型機床電路智能考核單元掛板

該單元通過對典型機床電路故障現象的分析和判斷，測量和檢查故障點，使用電腦只能考核軟件排除故障，完成機床電路的故障檢查和排除。包括X62W銑床電路、T68鏜床電路。電腦智能考核等。

五、現代電工技術實訓考核裝置主要配置

序號	名稱	型號及規格	數量	備注
1	實訓柜	850mm×800mm×1700mm	1臺	鋼結構,帶自鎖腳輪,作為電氣控制系統的機械和電氣設備的安裝載體，設備可自由、靈活的布置、安裝。
2	主令電氣及儀表單元		各1套	包括進線電源控制與保護、主令電氣控制元件、指示燈、觸摸屏、顯示儀表、緊急停止按鈕等器件。每門一組，配置不同。如觸摸屏和溫控模塊只在BM
3	PLC控制單元掛板		1套	包括PLC、模擬量模塊、擴展模塊，0~20mA標準恒流源、0~10V標準恒壓源、數字式顯示儀表、臺達伺服驅動器、步科步進驅動器等器件。
4	繼電控制單元掛板		1套	包括斷路器、熔斷器、接觸器、中間繼電器、熱保護繼電器、行程開關、時間繼電器等。同時還安裝由伺服、步進電機驅動的（可相互轉換）、傳感器、微動開關、滾珠絲杠、增量型編碼器組成的小車運動裝置。
5	電力電子單元掛板		1套	包括三相晶閘管全波整流的直流調速系統（電流環及速度環）、測功儀（含測功、測矩、測速）、三相整流變壓器和同步變壓器、磁盤電位器負載、直流電機機組等組成。
6	典型機床電路智能考核單元掛板		1套	包括X62W銑床電路、T68鏜床電路。電腦智能考核。
7	可編程控制器	PLC（西門子）	1套	見附表一
8	變頻器	（西門子）	1套	見附表二
9	觸摸屏	昆侖通泰	1臺	7寸彩屏TPC7062K
10	電腦推車		1張	580400780mm帶腳輪、電腦托盤 鋁木結構
11	示波器支架	專用	1副
12	工具		1套	不含示波器
