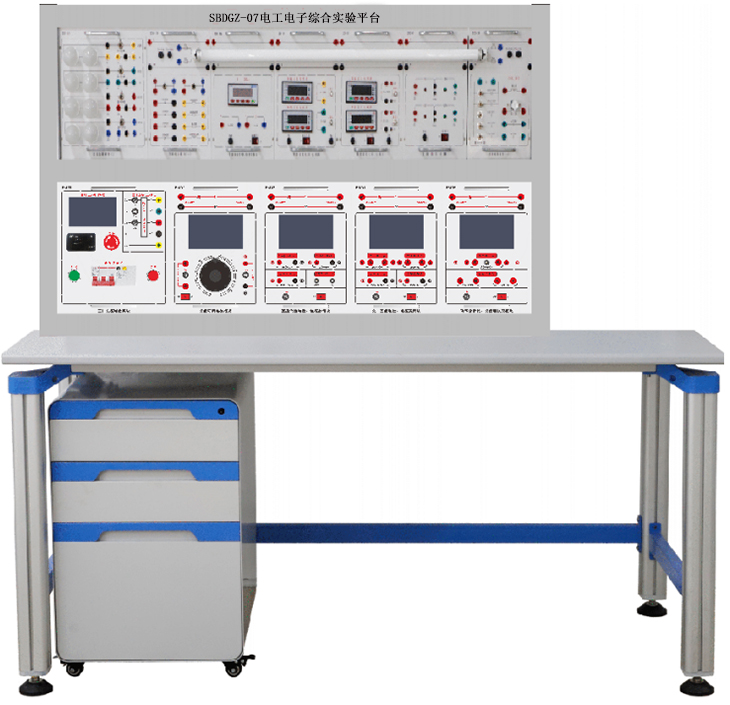

序號

部件名稱

功能及技術參數

數量

1

實驗桌

1.桌子臺面板采用E1級三聚氰胺復面合成板，臺面厚度約25mm。

2.采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約800mm，桌面板下設支撐框架，截面尺寸為30×30mm，承受力不少于300kg。

3.立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。

4.C字形鋁壓成型構件為左、右對稱件，外形約160×166×70mm，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面藍色靜電噴涂工藝。

1套

2

實驗臺架

實驗臺架采用獨立框架式結構設計，框架由上中下左右五根工業鋁型材分割為上下兩個區域，所有型材表面滑，無凹槽，用于放置儀表、實驗模塊等。

1套

3

存儲柜

采用圓弧卷邊冷沖壓鈑金一體成型，封閉式結構，表面靜電噴涂，外形尺寸：約寬450x深550x高705（mm），總重量≥31kg；柜體四邊圓弧設計：R=30mm，柜體邊框總厚度≤2.5mm；配有承重型卡扣式三節軌，導軌承重量≥30kg，抽屜把手采用卡套式鈑金卷邊工藝，把手尺寸≥440x45x18mm，抽屜采用聯體鎖設計，底部配有4個1.5寸萬向帶剎車腳輪。

1套

4

三相交流電源

（1）提供線電壓380V交流電源、相電壓220V交流電源。交流電源輸出設有電源保護系統，相間、線間過電流及直接短路均能自動保護。提供三相漏電保護器作為整個實驗平臺的電源總開關。三相輸出通過停止和啟動按鈕控制。

（2）實驗室智慧用電安全控制系統

智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡(luò )的情況下，教室整套智能電源管理系統可離線獨立運行。

智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止。

1套

5

交流可調電源

模塊化結構，獨立式掛箱，掛箱里每個功能單元通過后背插件式設計，便于維護和管理，當一個功能有故障或者損壞時不影響其他單元功能使用。

1、提供0～250V連續可調交流電源一路，顯示輸出電壓值，輸出具有短路、過流保護等功能。過壓過流參數可以通過觸摸屏進行設置，遠程集中管控功能，PC軟件可以查看當前的設置參數同時可以控制交流電壓輸出。

2、提供一路交流低壓2V、4V、6V、8V、10V、12V、14V、16V、18V、20V、24V交流電源，電流1.5A。過流參數可以通過觸摸屏進行設置，遠程集中管控功能，PC軟件可以查看當前的設置參數同時可以控制交流電壓輸出。

3、顯示單元

(1)采用5寸IPS高清電容觸摸液晶顯示

(2)分辨率為800*480，可設置90/180/270度旋轉，64K真彩色

(3)支持畫面視頻播放、聲音輸出

(4)存儲空間為128M，支持256張圖片存儲

(5)支持對所有板卡的添加、刪除管理功能

(6)支持采集所有板卡的參數及對板卡進行控制

(7)支持請求幫助呼叫功能

4、供電電源

（1）輸入電壓85-265V寬電壓輸入

（2）具有溫度保護、過流保護及短路保護功能、高低壓隔離

（3）可實現遠程電源開關功能

5、485、CAN、以太網通信（選配）

（1）支持485總線通信、CAN總線通信

（2）支持TCP、UDP、HTTP、DHCP、DNS、MQTT、Modbus TCP等協議

（3）工作模式：TCP服務器、客戶端,UDP、UDP組播、MQTT

（4）環境要求：操作溫度工業級 -40到85℃、存儲溫度：-40到105℃，濕度范圍：5-95%RH

6、WIFI通信（選配）

（1）可實現TCP Server、TCP Client、UDP Server、UDP Client通信

（2）最多可支持5個TCP Client接入

（3）WIFI工作模式：STA、AP、AP+STA

（4）支持Wi-Fi@2.4 GHz 802.11b/g/n 無線標準

（5）支持WEP、WPA/WPA2安全模式

（6）支持類RFC2217自動波特率適配功能

7、雙網參數跟隨系統（選配）

（1）雙網口設計、一路接局域網、一路對接實驗平臺獨立網絡(luò )

（2）支持數據對拷功能，兩組實驗平臺數據參數同步顯示

（3）信號同步功能，兩組實驗平臺儀器輸出參數同步控制

1套

6

直流低壓電源、信號源

模塊化結構，獨立式掛箱，掛箱里每個功能單元通過后背插件式設計，便于維護和管理，當一個功能有故障或者損壞時不影響其他單元功能使用。

1、信號源

（1）輸出波形：分正弦波、矩形波、三角波三種，由觸摸開關切換選擇；

（2）頻率范圍：0.1Hz～2MHz；

（3）輸出幅度：0～16VPP可調節

（4）占空比、偏置電壓可調節

（5）輸出衰減：分0dB、20dB、40dB、60dB四檔；

（6）頻率計：具有內測/外測功能；測頻范圍：1Hz～100MHz

（7）遠程集中管控功能，PC軟件可以查看當前的設置參數同時可以控制設備信號輸出

2、雙路穩壓電源

（1）直流可調電源2路，可組合構成0～±30V或0～±60V電源，最小調節步距0.1V，最大輸出電流2A

（2）過載指示，輸出電壓電流實時顯示

（3）儀表自動監測負載電流，具有輸出短路、過載保護功能

（4）遠程集中管控功能，PC軟件可以查看當前的設置參數同時可以控制電源電壓輸出

3、直流恒流源

（1）智能直流恒流源1路：高精度可控恒壓恒流輸出0-200mA，電流4位液晶顯示，最小分辨率1mA；

（2）儀表自動監測負載電流，具有輸出短路、過載保護功能

（3）遠程集中管控功能，PC軟件可以查看當前的設置參數同時可以控制電流源電流輸出

4、顯示單元

(1)采用5寸IPS高清電容觸摸液晶顯示

(2)分辨率為800*480，可設置90/180/270度旋轉，64K真彩色

(3)支持畫面視頻播放、聲音輸出

(4)存儲空間為128M，支持256張圖片存儲

(5)支持對所有板卡的添加、刪除管理功能

(6)支持采集所有板卡的參數及對板卡進行控制

(7)支持請求幫助呼叫功能

5、供電電源

（1）輸入電壓85-265V寬電壓輸入

（2）具有溫度保護、過流保護及短路保護功能、高低壓隔離

（3）可實現遠程電源開關功能

6、485、CAN、以太網通信（選配）

（1）支持485總線通信、CAN總線通信

（2）支持TCP、UDP、HTTP、DHCP、DNS、MQTT、Modbus TCP等協議

（3）工作模式：TCP服務器、客戶端,UDP、UDP組播、MQTT

（4）環境要求：操作溫度工業級 -40到85℃、存儲溫度：-40到105℃，濕度范圍：5-95%RH

7、WIFI通信（選配）

（1）可實現TCP Server、TCP Client、UDP Server、UDP Client通信

（2）最多可支持5個TCP Client接入

（3）WIFI工作模式：STA、AP、AP+STA

（4）支持Wi-Fi@2.4 GHz 802.11b/g/n 無線標準

（5）支持WEP、WPA/WPA2安全模式

（6）支持類RFC2217自動波特率適配功能

8、雙網參數跟隨系統（選配）

（1）雙網口設計、一路接局域網、一路對接實驗平臺獨立網絡(luò )

（2）支持數據對拷功能，兩組實驗平臺數據參數同步顯示

（3）信號同步功能，兩組實驗平臺儀器輸出參數同步控制

1套

7

交、直流電壓、電流表

模塊化結構，獨立式掛箱，掛箱里每個功能單元通過后背插件式設計，便于維護和管理，當一個功能有故障或者損壞時不影響其他單元功能使用。

1、交流電壓表

（1）交流電壓表0-500V，測量精度0.5級,量程自動切換，量程分為2V/20V/200V/500V

（2）具有超量程報警,報警閥值可以設置

（3）采用工業級專用芯片，測量精準、穩定性高、抗干擾強

（4）遠程管控、數據查看

2、交流電流表

（1）交流電流表0-5A，測量精度0.5級,量程自動切換，量程分為2mA/20mA/200mA/5A

（2）具有超量程報警,報警閥值可以設置

（3）采用工業級專用芯片，測量精準、穩定性高、抗干擾強

（4）遠程管控、數據查看

3、直流電壓表

（1）直流電壓表0-1000V，量程自動切換，分為2V/20V/200V/1000V，具有超量程報警

（2）具有超量程報警,報警閥值可以設置

（3）采用工業級專用芯片，測量精準、穩定性高、抗干擾強

（4）遠程管控、數據查看

4、直流電流表

（1）直流電流表0-5A，量程自動切換，分為2mA/20mA/200mA/5A，具有超量程報警

（2）具有超量程報警,報警閥值可以設置

（3）采用工業級專用芯片，測量精準、穩定性高、抗干擾強

（4）遠程管控、數據查看

5、顯示單元

(1)采用5寸IPS高清電容觸摸液晶顯示

(2)分辨率為800*480，可設置90/180/270度旋轉，64K真彩色

(3)支持畫面視頻播放、聲音輸出

(4)存儲空間為128M，支持256張圖片存儲

(5)支持對所有板卡的添加、刪除管理功能

(6)支持采集所有板卡的參數及對板卡進行控制

(7)支持請求幫助呼叫功能

6、供電電源

（1）輸入電壓85-265V寬電壓輸入

（2）具有溫度保護、過流保護及短路保護功能、高低壓隔離

（3）可實現遠程電源開關功能

7、485、CAN、以太網通信（選配）

（1）支持485總線通信、CAN總線通信

（2）支持TCP、UDP、HTTP、DHCP、DNS、MQTT、Modbus TCP等協議

（3）工作模式：TCP服務器、客戶端,UDP、UDP組播、MQTT

（4）環境要求：操作溫度工業級 -40到85℃、存儲溫度：-40到105℃，濕度范圍：5-95%RH

8、WIFI通信（選配）

（1）可實現TCP Server、TCP Client、UDP Server、UDP Client通信

（2）最多可支持5個TCP Client接入

（3）WIFI工作模式：STA、AP、AP+STA

（4）支持Wi-Fi@2.4 GHz 802.11b/g/n 無線標準

（5）支持WEP、WPA/WPA2安全模式

（6）支持類RFC2217自動波特率適配功能

9、雙網參數跟隨系統（選配）

（1）雙網口設計、一路接局域網、一路對接實驗平臺獨立網絡(luò )

（2）支持數據對拷功能，兩組實驗平臺數據參數同步顯示

（3）信號同步功能，兩組實驗平臺儀器輸出參數同步控制

1套

8

功率分析儀、交流毫伏表

模塊化結構，獨立式掛箱，掛箱里每個功能單元通過后背插件式設計，便于維護和管理，當一個功能有故障或者損壞時不影響其他單元功能使用。

1、功率分析儀

（1）功率因數測量范圍0.3-1.0，

（2）功率測量范圍0.1W~1000W，測量精度為0.5級

（3）測量范圍0～450V、0～5A

（4）能測量負載的有功功率、無功功率、功率因數、電壓、電流及負載的性質等

（5）遠程管控、數據查看

2、交流毫伏表

（1）電壓測試范圍0.2mV～600V（有效值），測試基本精度達到±1%

（2）量程分200mV、2V、20V、200V、600V五檔，自動切換

（3）頻率測試范圍10Hz～600KHz，

（4）輸入阻抗1MΩ，輸入電容≤30pF

（5）遠程管控、數據查看

3、顯示單元

(1)采用5寸IPS高清電容觸摸液晶顯示

(2)分辨率為800*480，可設置90/180/270度旋轉，64K真彩色

(3)支持畫面視頻播放、聲音輸出

(4)存儲空間為128M，支持256張圖片存儲

(5)支持對所有板卡的添加、刪除管理功能

(6)支持采集所有板卡的參數及對板卡進行控制

(7)支持請求幫助呼叫功能

4、供電電源

（1）輸入電壓85-265V寬電壓輸入

（2）具有溫度保護、過流保護及短路保護功能、高低壓隔離

（3）可實現遠程電源開關功能

5、485、CAN、以太網通信（選配）

（1）支持485總線通信、CAN總線通信

（2）支持TCP、UDP、HTTP、DHCP、DNS、MQTT、Modbus TCP等協議

（3）工作模式：TCP服務器、客戶端,UDP、UDP組播、MQTT

（4）環境要求：操作溫度工業級 -40到85℃、存儲溫度：-40到105℃，濕度范圍：5-95%RH

6、WIFI通信（選配）

（1）可實現TCP Server、TCP Client、UDP Server、UDP Client通信

（2）最多可支持5個TCP Client接入

（3）WIFI工作模式：STA、AP、AP+STA

（4）支持Wi-Fi@2.4 GHz 802.11b/g/n 無線標準

（5）支持WEP、WPA/WPA2安全模式

（6）支持類RFC2217自動波特率適配功能

7、雙網參數跟隨系統（選配）

（1）雙網口設計、一路接局域網、一路對接實驗平臺獨立網絡(luò )

（2）支持數據對拷功能，兩組實驗平臺數據參數同步顯示

（3）信號同步功能，兩組實驗平臺儀器輸出參數同步控制

1套

9

電路基礎模塊（一）

提供電阻、電感、電容、電路基礎實驗模塊和故障按鍵（3個）等，完成疊加定理、基爾霍夫定律、戴維南定理、諾頓定理、電壓源與電流源的等效變換、一階、二階電路過渡過程的研究、RLC串聯諧振電路的研究等實驗。

1套

10

電路基礎模塊（二）

提供各種功率電阻、燈泡（12V/0.1A）、穩壓管（2CW51）、二極管、電位器（1k/2W、10k/2W、100k各一只）、電阻箱（0～9Ω/2W、0～90Ω/2W、0～900Ω/2W、0～9000Ω/2W各一組）等。

1套

11

交流電路模塊（一）

提供鐵芯變壓器一只（50VA、36V/220V）、電流插座等，原、副邊均設有保險絲及電流插座，方便測試并能可靠保護防止變壓器損壞。

1套

12

交流電路模塊（二）

提供0.22uF/500V、0.47uF/500V、1uF/500V（三只）、2.2uF/500V、4.7uF/500V高壓電容、鎮流器、啟輝器、日光燈等，高壓電容可通過鈕子開關控制，完成日光燈電路連接和功率因數提高實驗。

1套

13

交流電路模塊（三）

提供四組負載和四組獨立的電流插座。每組負載由兩個獨立的白熾燈螺口燈座組成(每組設有一個開關與一個電流插座)�？刹�60W以下的白熾燈八只。能夠完成三相交流電路實驗。

1套

14

模擬電路實驗模塊

提供低壓交流電源（0V、6V、10V、14V抽頭各一路及中心抽頭17V兩路）、三極管（3DG6、3DG12、3CG12）、二極管（1N4007、1N4148）、穩壓塊（7812、7815、7915、LM317）、電阻、單結晶體管、蜂鳴器、電容等。配有相關實驗元器件。

1套

15

數字電路實驗模塊

提供四位十進制譯碼顯示器、八位邏輯電平開關、八位邏輯電平指示器、三態邏輯筆（紅、黃、綠指示）、脈沖信號源（正、負輸出單次脈沖和頻率為0.5Hz～300kHz連續可調的計數脈沖源各一路），設有一些高可靠圓腳集成電路插座（14P、16P、28P、40P若干只）。配有相關實驗元器件。

1套

16

實驗導線

根據不同實驗項目的特點，配備不同規格的實驗連接線；強電和弱電導線均采用高可靠護套結構手槍插連接線（不存在任何觸電的可能）；兩種導線都只能配合相應內孔的插座，不能混插。

1套

17

導線架

用于懸掛和放置實驗專用連接導線，外形尺寸約530mm×430mm×1200mm，設有五個萬向輪。

1件

18

實驗配件

提供與實驗設備相匹配的實驗指導書、配件等。

1套

19

管理軟件（選配）

（1）所有實驗臺儀表參數實時查看、信號源及電源實現獨立控制、集中管理

（2）所有設備可實現啟用和禁用功能

（3）記錄實驗臺參數操作，數據統計分析

（4）實驗臺活動狀態顯示、故障分析、超量程報警

（5）用戶權限管理

全室一套
