2022年12月10日

電機及電氣技術實驗裝置,電機電氣實訓設備

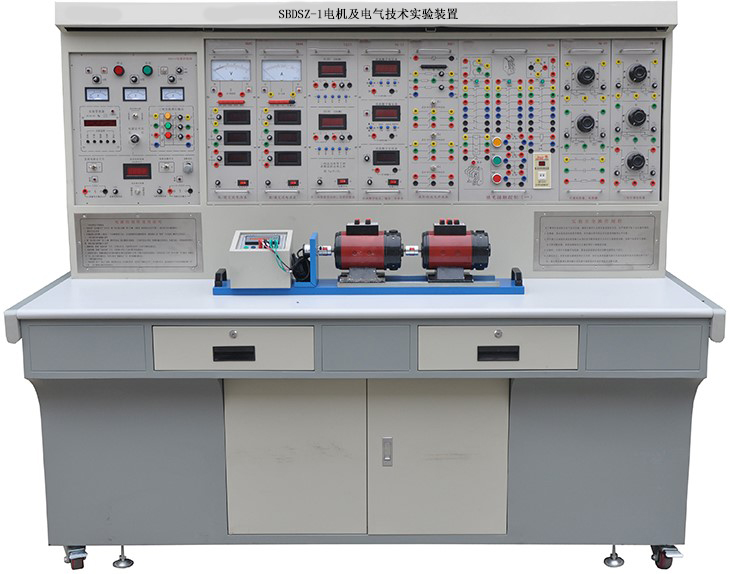

SBDSZ-1電機及電氣技術實驗裝置

電機及電氣技術實驗裝置，電機及電氣技術實訓裝置，電機及電氣技術實驗室設備，內容主要包含四個部分：直流電機實驗、變壓器實驗、異步電機實驗和控制電機實驗。通過實驗，要求學生掌握交流電機、直流電機、控制電機及變壓器的基本結構與工作原理；提高學生綜合運用所學知識和獨立解決問題的能力；能正確使用儀器設備，掌握測試原理；能準確分析實驗結果，正確繪制曲線與波形。本實驗室既能滿足本科生相關課程實驗教學的需要，還可作為學生科研開發和創(chuàng )新能力培養的平臺。

一、電機及電氣技術實驗設備技術性能

1、輸入電源：三相四線(或三相五線) ～380V±10% 50Hz

2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m

3、裝置容量：＜1.5KVA

4、重量約： 480Kg

5、外形尺寸約：187×70×152cm

二、實訓項目

1.直流電機實訓

(1)認識實訓

(2)直流發電機

(3)直流并勵電動機

2.變壓器實訓

(1)單相變壓器

(2)三相變壓器

(3)三相變壓器的聯接組和不對稱短路

(4)三相三繞組變壓器

(5)單相變壓器的并聯運行

(6)三相變壓器的并聯運行

3.異步電機實訓

(1)三相鼠籠異步電動機的工作特性

(2)三相異步電動機的起動與調速

(3)單相電容起動異步電動機

4.同步電機實訓

(1)三相同步發電機的運行特性

(2)三相同步發電機的并網運行

(3)三相同步電動機

(4)三相同步電機參數的測定

5.電動機機械特性的測定

(1)直流他勵電動機在各種運轉狀態下的機械特性

(2)三相異步電動機在各種運行狀態下的機械特性

(3)三相異步電機M-S曲線的測繪

三、電機及電氣技術實驗裝置的基本裝備

1、電源控制屏(鐵質噴塑結構，鋁質面板)

(1) 交流電源

提供三相0～450V可調交流電源，同時可得到單相0～250V可調電源(配有一臺三相同軸聯動自耦調壓器（規格1.5KVA、0～450V），克服了三只單相調壓器采用鏈條結構或齒輪結構組成的許多缺點)�？烧{交流電源輸出處設有過流保護技術，相間、線間過電流及直接短路均能自動保護，克服了調換保險絲帶來的麻煩。配有三只指針式交流電壓表，通過切換開關指示三相電網電壓和三相調壓電壓。

(2) 高壓直流電源兩路

提供220V(0.5A)勵磁電源及20～230V(3A)連續可調穩壓電樞電源(具有過壓、過流、過熱及短路軟截止自動恢復保護功能)各一組，并設有直流數顯電壓表及切換開關。

(3) 人身安全保護五大體系 設有三相隔離變壓器一組(三相電源經鑰匙開關、接觸器后，到隔離變壓器，再經三相調壓器輸出)，使輸出與電網隔離，對人身安全起到一定的保護作用；

設有電壓型漏電保護器，如果實訓中的線路有漏電現象，即能實施保護并切斷電源；

設有電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源。強電連接線及插座，采用全封閉結構，使用安全、可靠、防觸電。

(4) 儀表保護體系

設有多只信號插座，與儀表相連，儀表超量程，即能告警并切斷電源，對儀表起到良好的保護作用。

(5)定時器兼報警記錄儀（服務管理器）：具有設定時間、到時報警、切斷電源及記錄各種告警次數等功能。

(6)控制屏正面大凹槽內，設有兩根不銹鋼鋼管，可掛儀表及實訓部件。凹槽底部設有多個小圓形單相三芯220V電源插座，供儀表等部件供電用�？刂破羶蓚仍O有三極220V電源插座及三相四極380V電源插座。設有實訓臺照明用的220V、40W日光燈一盞。

2、實訓桌 實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造形美觀大方；設有兩個大抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實訓室的布局。

3、不銹鋼電機導軌、光電編碼器測速系統及智能數顯轉速表。

包括測速系統及固定電機的不銹鋼導軌等。不銹鋼導軌平整度好，無應力變形，加工精細，同心度好，互換性好，能保證電機與電機、電機與測功機之間很好的連接，電機運行噪聲小，實訓參數典型，能較好滿足實訓要求。測速系統采用1000線光電編碼器測速系統，克服了用測速發電機測速線性度差，測量不精確等缺點。

4、三相組式變壓器（三只相同的單相變壓器組成，原邊220V/0.35A，副邊55V/1.4A）

5、三相芯式變壓器（三柱鐵芯結構的三相三繞組變壓器，每柱鐵芯上均裝高壓、中壓和低壓三個繞組，其額定值分別為127V/0.4A、63.6V/0.8A、31.8V/1.6A）

6、直流復勵發電機

（Un=DC200V ， IN=0.5A ， PN=100W ， n=1600RPM/min ，絕緣等級E ）

7、直流并（他）勵電動機 （Un=DC220V ， IN=1.1A ， PN=185W ， n=1500RPM ，絕緣等級E ）

8、三相鼠籠式異步電動機（ AC3800V/220V，接法 Y/Δ，轉速 1420 RPM，功率100W ,電流0.5A，絕緣等級E）

9、三相線繞式異步電動機（AC220V，接法 Y，轉速 1380 RPM，功率120W ,電流0.6A，絕緣等級E）

10、線繞式異步電機起動與調速電阻箱

提供0、2、5、15、35五檔同軸聯調的三相繞線異步電動機轉子起動、調速電阻一組。

11、三相同步電機

作為發電機使用時PN（W）=170W，UN(V)=220（Y），IN(A)= 0.45A， nN(r/min)= 1500，UfN（V）=14V，IfN（A）=1.2A，絕緣等級E級。

（作為電動機使用時，PN（W）=90W，UN(V)=220（Y），IN(A)= 0.35A， nN(r/min)= 1500，UfN（V）=10V，IfN（A）=0.8A，絕緣等級E級。

12、單相電容起動異步電動機

（AC220V，轉速 1400 RPM，功率90W ,電流1.45A，啟動電容35uF ，絕緣等級E）

13、校正直流測功機（220V、2.2A、 355W、1500r/min）

即可作電動機又可作測功機，做電動機使用時，可作為發電機的原動機，也可用于拖動電動機完成四象限測試；作測功機使用時，由于電機經特殊設計，容量是被測電機的2～3倍，并經精密儀器校正，能很好的完成被測電機的加載輸出轉矩的測試。

14、直流數字電壓、毫安、安培表(三只)

直流數顯電壓表一只，采用高性能AD轉換器配以高速MPU單元設計爾成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍0-300V。手動量程為：2V、20V、300V。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示及切斷總電源等功能。

直流數顯毫安表一只，采用高性能AD轉換器配以高速MPU單元設計爾成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍：0-2000mA。手動量程為：20mA、200mA、2000mA。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示及切斷總電源等功能。

直流數顯電流表一只，測量范圍0～5A，三位半數顯，精度為0.5級，具有超量程報警、指示及切斷總電源等功能。

15、單三相智能型功率、功率因數表

由24位專用DSP、16位高精度AD轉換器和高速MPU單元設計爾成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。能同時測量?jì)陕穯蜗喙β?span lang="EN-US">P1、P2，三相功率等于兩路功率之和（兩表法測量三相總功率）。功率測量精度為1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示"L"，容性顯示"C"，純電阻不顯示），并可存儲測量數據，供隨時查閱。

16、三相可調電阻器(三組90Ω×2/1.3A瓷盤電阻)

17、三相可調電阻器(三組900Ω×2/0.41A瓷盤電阻)

18、可調電阻器、電容器提供90Ω×2/1.3A及900Ω×2/0.41A瓷盤電阻各一組，35μF/450V、4μF/450V電力電容各1只。

19、三相鼠籠式異步電動機（繼電接觸控制使用， AC3800V，接法 Y/Δ，轉速 1420 RPM，功率180W ,電流0.6A，絕緣等級E）

20、波形測試及開關板

由變壓器的波形測試部分和兩個三刀雙擲開關、一個雙刀雙擲開關組成。

21、旋轉燈、并網開關、同步機勵磁電源由并網用的三組相燈<黃、綠、紅各兩只>,一組并網開關和一組同步機勵磁電源<5～40V/2.5A可調>組成。

22、數/模交流電流表

由三只數字交流電流表和一只指針式精密交流電流組成。測量范圍0～5A，量程自動判斷、自動切換，精度0.5級，四位數碼顯示。指針式精密交流電流表一只，采用帶鏡面、雙刻度線（紅、黑）表頭（不同的量程讀取相應的刻度線），測量范圍0～5A，分0.3A、1A、3A、5A四檔，精度1.0級，直鍵開關切換，設有超量程指示，告警等功能。

23、數/模交流電壓表

由三只數字交流電壓表和一只指針式精密交流電流組成。測量范圍0～450V，量程自動判斷、自動切換，精度0.5級，四位數碼顯示。指針式精密交流電壓表一只，采用帶鏡面、雙刻度線（紅、黑）表頭（不同的量程讀取相應的刻度線），測量范圍0～500V，分10V、30V、100V、300V，500V五檔，精度1.0級，直鍵開關切換，設有超量程指示、告警等功能。

24、結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸優良。

序號	名稱	數量
1	電源控制屏	1套
2	實訓桌	1張
3	固定電機導軌、光碼盤測速系統及智能數顯轉速表	1件
4	三相組式變壓器	1件
5	三相芯式變壓器	1件
6	直流復勵發電機	1臺
7	直流并勵電動機	1臺
8	三相鼠籠式異步電動機	1臺
9	三相線繞式異步電動機	1臺
10	線繞式異步電動機起動與調速電阻箱	1件
11	三相同步電機	1臺
12	單相電容起動異步電動機	1臺
13	校正直流測功機	1臺
14	直流數字電壓、毫安、安培表（三只表）（注：按實訓要求每套需配2件）	2件
15	數/模交流電流表	1件
16	數/模交流電壓表	1件
17	單/三相智能功率、功率因數表	1件
18	三相可調電阻器（每組90Ω*2/1.3A）	1件
19	三相可調電阻器（每組900Ω*2/0.41A）	1件
20	可調電阻器、電容器	1件
21	波形測試及開關板	1件
22	旋轉燈、并網開關、同步機勵磁電源	1件
23	高可靠護套結構手槍插實訓連接線及配件	1套
24	實訓指導書（紙質+電子版）	1套
25	凳子（四腳方凳）	2個/套
