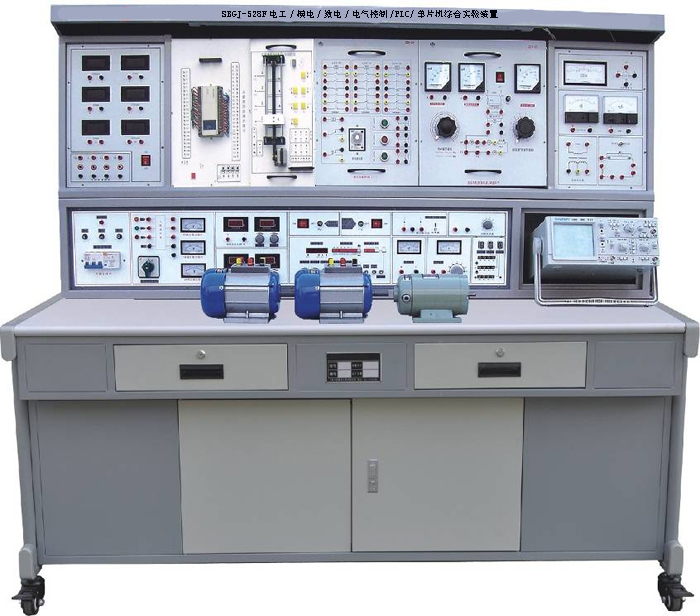

SBGJ-528F電工模電數電電氣控制PLC單片機綜合實驗裝置
一、產品的特點：
電工/模電/數電/電氣控制/PLC/單片機綜合實驗裝置具有較完善的安全保護措施，較齊全的功能。電工、電氣控制、PLC可編程控制實驗器件采用適應性強的模塊式掛箱；在實驗屏上完成實驗，實驗方法靈活，動手能力強，實驗連線接點接觸可靠，符合不同深度，不同廣度的教學要求。數電、模電在九孔通用電路板掛箱上完成，根據實驗復雜程度選取掛箱個數，根據實驗電路在通用電路板上拼插實驗電路，實驗元件制成透明創(chuàng )新模塊，直觀性好，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋結合采用較科學的壓卡式結構，維修、更換元件拆裝方便。該實驗臺結構合理，學�？呻S時按需要增添新的模塊掛箱，靈活、經濟。
二、適用范圍：
適用于高等院校及要求較高的中專、技校、職業學校，可完成電工學、電工原理、電路分析、模擬電子技術、數字電路、電氣控制設備等課程實驗。該設備是現有實驗室設備的更新?lián)Q代或新建、擴建實驗室的理想產品，它的配備是學校上水平、上等級的重要標志。
三、實驗臺、實驗屏和實驗操作桌結構及功能：
1、實驗臺構成與性能
1.1.電源及參數
1.1.1輸入電源:三相四線電源，輸入時指示燈亮
1.1.2電源輸出：有保險絲和漏電保護開關二級保護功能。
A組:單、三相可調交流電源，提供三相0～380V連續可調的交流電源，同時可得至0～250V單相可調電源(配有一臺1.5KVA的三相自耦調壓器，配有三只指針式交流電壓表，指示調壓器輸出電壓)。
B組:低壓交流電壓3－24V分七檔可調，最大輸出電流1.5A，電流表指示。
C組:低壓直流穩壓電源，電壓5V，電流0.5A，電流表指示。
D組:雙路穩流穩壓電源，二路輸出電壓均為0～30V，由多圈電位器連續調節，輸出最大電流為1.5A，每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩定度<10－2，負載穩定度<10－2，紋波電壓:<5mV。
E組:單相交流市電輸出，供用戶自備設備使用。
1.2功率輸出函數發生器：
1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）頻率范圍: 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率,。
4）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。
5）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。
6）頻率計最高測量范圍100MHz，自動換檔。
1.3單次脈沖:每次可輸出一對正負脈沖。
1.4音頻功率放大器：輸入音頻 電壓不低于10mV，輸出功率不小于1W，音量可調，內有喇叭，用于放大電路擴音，也可作信號尋跡。
1.5七段譯碼器：3組七段譯碼器及對應譯碼顯示數碼管。
1.6絕緣電阻：>5MΩ
1.7漏電保護：漏電動作電流≤30MA
2、實驗屏：
2.1外測直流電流表：精度０.５級，三位半數字式顯示，測量范圍０～1000uA。
2.2外測直流電流表：精度０.５級，三位半數字式顯示，測量范圍０～10mA。
2.3外測直流電流表：精度０.５級，三位半數字式顯示，測量范圍０～100mA。
2.4外測直流電流表：精度０.５級，三位半數字式顯示，測量范圍０～1000mA。
2.5外測交流電流表：精度０.５級，三位半數字式顯示，測量范圍０～100mA。
2.6外測交流電流表：精度０.５級，三位半數字式顯示，測量范圍０～1000mA。
2.7四路電流插座：與配備的電流插頭配套使用，在實驗中實現一表多測。
2.8指針式功率因數表：外測實驗電路功率因數，2.5級。
2.9指針式±100uA電流表，1.5級，外測。
2.10指針10mA電流表，1.5級，外測。
2.11實驗變壓器：100W，220V/36V+110V，接線端已由面板接線柱引出，實驗方便。
2.12日光燈照明、實驗二用電路：由選擇開關控制日光燈為實驗用或照明用。實驗端口已通過接線柱引出，鎮流器、日光燈、啟動器已裝在實驗屏內。
2.13實驗屏中部：實驗模塊掛箱實驗時安放位置。掛箱調換，安放方便。
3、實驗操作桌：加強型雙面防火板制成，不變形、不褪色，造型美觀大方，左右有抽屜，存放工具，下邊為存放柜，用于存儲元器件。
三、構成與配備：
（1）構成：實驗裝置由實驗屏、實驗模塊掛箱、實驗臺、實驗操作桌構成。一臺二座，規格：160×70×172cm。
1、實驗屏：左側為測量電表及電流插座，右測為實驗變壓器，日光燈實驗電路、功率因數表等，中部為實驗時放置掛箱。
2、實驗臺：由電源、信號源、安全保護裝置構成。
3、實驗操作桌：桌面實驗時放置實驗器件，下部為儲存柜儲存實驗器件用。
4、實驗模塊掛箱：
ZSB-01 電流源-電壓源轉換電路、受控源特性實驗電路、直流實驗電路組成。
ZSB-02 由常用分立元件，RC選頻網絡(luò )測定單元組成。
ZSB-03 三相負載
ZSB-04 繼電控制一單元
ZSB-05 繼電控制二單元
ZSB-06 繼電控制三單元
ZSB-07 直流電機實驗電源、調速環節模塊、勵磁電流、電樞電流指示表掛箱。
ZSB-08單片機實驗掛箱一套：51/96/8088/8086三合一單片機實驗開發系統（包括系統主板、軟件、步進電機實驗模塊、溫度自動控制實驗模塊、直流電機實驗模塊、音響模塊等）。
ZSB-09 PLC主機及轉換接口、開關：主機為三菱FX1N-40mR，隨機配置仿真教學軟件一套、工控組態軟件一套
PLC模擬演示實驗掛箱模塊：
1）PLC001 交通信號燈PLC自動控制實驗掛箱
2）PLC002 攪拌器的PLC自動控制實驗掛箱
3） PLC003 LED數碼管顯示PLC自動控制實驗掛箱（實物）
4）PLC004 四層電梯的PLC自動控制實驗掛箱 （實物）
5）PLC005 加工中心刀具庫選擇控制實驗掛箱（實物）
6）PLC006 藝術彩燈造型的PLC控制實驗掛箱
7）PLC007 電機的自動控制實驗掛箱（實物）
8）PLC008 步進電機的PLC控制實驗掛箱（實物）
9）PLC009 模擬電視發射塔實驗掛箱
10）PLC010 自動送料裝車系統實驗掛箱
11）PLC011 自動售貨機實驗掛箱
12）PLC012 自動成型系統實驗掛箱
13）PLC013 水塔自動供水系統實驗掛箱
14）PLC014 郵件自動分揀系統實驗掛箱
15）PLC015 自動洗衣機系統實驗掛箱
16）PLC016 電鍍系統實驗掛箱
17）基礎實驗掛箱
ZSB-10 數電、模電九孔萬能實驗電路板一、二單元：電路板進口由ABS注塑而成，背面裝有壓鑄而 成九孔成一組的銅片，表面布有九孔成一組相互聯通的插孔，創(chuàng )新實驗元件模塊在其上任意拼插成實驗電路。
ZSB-11多媒體智能型實驗管理器掛箱
技術獨家全國首創(chuàng )，擁有國家專利，實現了教育界的一種突破。
1、采用專用處理器技術與配套的工業控制技術。
2、高清晰液晶顯示屏，圖像與文字顯示真實，中文菜單操作界面，人機交互友好。
3、操作按鍵直觀，操作簡單快捷。
4、可以不連接電腦進行脫機考核，老師與學生有獨立界面，老師通過密碼進入教師界面出題，學生在普通界面答題。
5、任何一個學生機可做為老師機控制網絡(luò )設備，實現了沒有計算機也可集中控制整個網絡(luò )設備
6、設備的試題可根據要求進行編輯。
7、可設定該裝置的任意一處電路的線路故障現象。
8、可調整故障設置點的數量和類型。
9、設備的故障設置裝置組成局域網后，通過主控計算機控制每一臺設備的故障設置、故障排除、參數設定、遠程起動、到時切斷電源、自動評分等功能。
與網絡(luò )型多媒體管理器系統對接后可實現以下功能：
1、可以任意控制每個設備的學生操作允許與否。
2、可任意編輯試題、試題存盤，任意設置答題限時時間。
3、可對班級學生的成績進行統計，形成班級成績報表。
4、可設置系統登陸密碼。
5、能隨時收卷、閱卷，能對學生的考試情況和考試成績進行統計，幫助教師準確、全面地了解學生對各課程內容的掌握情況。
6、多媒體功能：可以實時同步播放、演示教師臺的專用 教學軟件、教學課件等，提高了學習的效率�？梢赃x配特制功率揚聲器，使語音解說更加輕松。真正實現了計算機教學與實訓考核的網絡(luò )化、信息化意義。
7、教師臺選配圖像采集裝置，學生在自己的教學設備上可以看到老師的真實的操作步驟，也可以調整觀察角度，改變了傳統的受人數限制、受角度限制的教學方式。
（2）器材配備(1臺2座)：
2臺180W三相電動機，1臺100W直流電動機，1只MF47萬用表，1只數字萬用表，2套電烙鐵及烙鐵架，40根疊插式實驗連接線， 1套工具，2張學生凳。
（3）1套數電、模電實驗所需電阻、電位器、電感、電容、變壓器、傳感器、集成座等透明創(chuàng )新模塊（元件已裝在單元盒內），創(chuàng )新實驗元件模塊盒體透明直觀，內裝元件一目了然，盒蓋印有永不褪色元件符號，線條清晰美觀，盒蓋與盒體采用壓卡式結構、維修拆裝方便。
（4）用戶自備器材：示波器（型號不限），功率表，滑線變阻器，毫伏表。
四、多媒體示教控制臺：
1、產品概述：
該設備是根據實訓室教學管理的要求而設計開發的多功能型多媒體網絡(luò )化示教控制系統。系統采用半圓形設計，分為圖像影音控制區、電源、網絡(luò )控制區、計算機控制區等三大部分，配套有網絡(luò )控制系統、影音控制系統、電源控制系統及智能考核軟件、網絡(luò )監控管理軟件等軟硬件設備，可對學生系統進行電源控制，計算機網絡(luò )控制、工控設備網絡(luò )控制等。
2、技術參數:
工作電源：三相五線 380V±5％ 50Hz
安全保護：漏電保護（動作電流≤50mA），過流保護
規格尺寸：2400×800×780mm
額定功率：<11KW（12臺為例）
環境溫度：－10℃ ～40 ℃
相對濕度：<85%
設備重量：100Kg
3、產品結構:
桌身部分：采用國家甲級環保型16mm厚三聚氰胺板材，所有截面用PVC塑膠熱熔膠封邊，整體設計為多功能組合式應用�？煞胖酶鞣N多媒體器材：視頻展示臺、功放、DVD、計算機、中央控制系統等,并設置各種穿線孔位，設計科學，使用方便。
桌面部分：采用25mm厚高密度纖維板外貼進口防火板，PVC截面封邊，桌邊鴨嘴型設計，桌面具有耐磨、耐熱、耐污、耐煙灼、耐菌、防霉、抗靜電及易清潔等特點。
實訓屏部分：采用優質鋼板斜面設計精加工，面板采用優質鋁板，彩色絲印工藝，顏色協調、設計合理。各分組電源、主控器材、控制電源等布局科學操作方便。
無線電源遙控部分：
"電源無線總控制臺" 針對普通電源控制臺諸多缺點而設計。利用單片機進行數字編碼、解碼，通過無線數字收發模塊發送接收控制編碼，實現電源的無線控制�？刂婆_具有結構簡單、操作方便、可靠性高，易于維護等優點，解決了傳統布線式的電源控制臺連接導線多、布線麻煩以及布線成本高等致命缺點�？偪刂婆_與被控實驗設備在電氣上相互獨立，有利于實驗室布局的改變及重組。以315MHz無線數字收發模塊為無線傳輸載體，配合單片機編碼解碼實現多個實驗室、多臺實驗設備電源的無線開關控制。一套"電源無線總控制臺"可對單個實驗室的32臺實驗設備進行單臺、多臺或全部設備的電源開關無線控制。每臺設備有對應的指示燈指示當前的電源開關狀態；對實訓室30臺實驗設備的電源開關無線控制。配有上位機軟件，可通過電腦對實驗設備的電源開關進行控制。
上位機軟件功能
1.串口掃描檢測
2.通過串口發送工作臺工作命令
3.接收識別主控制臺發送工作臺開關控制的命令，并刷新工作臺狀態顯示
4.能控制最多128工作臺
5.開關工作臺操作時間顯示
4、基本配置：
|
N0 |
配置名稱 |
型號 |
規格(長×寬×高) |
單位 |
數量 |
備注 |
|
一、組合式多媒體示教臺配置： | ||||||
|
1 |
組合式多功能示教臺 |
JDSJ-1 |
2400×800×780mm |
套 |
1 |
|
|
2 |
無線遙控電源控制系統 |
JD-10 |
套 |
1 |
||
|
3 |
高級五輪轉椅 |
張 |
1 |
|||
|
二、多媒體設備配置： | ||||||
|
4 |
功放機 |
臺 |
1 |
|||
|
5 |
音箱 |
個 |
2 |
|||
|
6 |
無線話筒 |
領夾式 |
只 |
2 |
||
|
7 |
座式話筒 |
只 |
1 |
|||
|
8 |
計算機系統 |
P4級系統，19寸液晶顯示器 |
套 |
1 |
||
|
9 |
多媒體投影機 |
VT系列 |
2500流明 |
臺 |
1 |
|
|
10 |
玻璃珠銀幕 |
電動120吋 |
120吋 |
幅 |
1 |
|
|
11 |
電工電子電拖及自動控制技能鑒定仿真軟件 |
套 |
1 |
|||
五、設備配置清單（以30座為例）
|
NO |
配置名稱 |
型號規格 |
單位 |
數量 |
備注 |
|
1 |
多媒體示教控制臺 |
套 |
1 |
||
|
2 |
實驗屏 |
臺 |
15 |
||
|
3 |
實驗桌 |
個 |
15 |
||
|
4 |
學生凳 |
個 |
30 |
||
|
5
|
實訓掛箱 |
ZSB-01直流實驗電路組成 |
塊 |
15 |
|
|
ZSB-02常用分立元件/RC選頻網絡(luò )測定單元 |
塊 |
15 |
|||
|
ZSB-03三相負載 |
塊 |
15 |
|||
|
ZSB-04繼電控制一單元 |
塊 |
15 |
|||
|
ZSB-05繼電控制二單元 |
塊 |
15 |
|||
|
ZSB-06繼電控制三單元 |
塊 |
15 |
|||
|
ZSB-07 直流電機實驗裝置 |
塊 |
15 |
提供實驗電源、調速環節模塊、勵磁電流、電樞電流指示表掛箱。 | ||
|
ZSB-08單片機實驗掛箱 |
套 |
15 |
51/96/8088/8086三合一單片機實驗開發系統（包括系統主板、軟件、步進電機實驗模塊、溫度自動控制實驗模塊、直流電機實驗模塊、音響模塊等）。 | ||
|
ZSB-09 PLC主機及轉換接口、開關 |
套 |
15 |
主機為三菱FX1N-40mR，隨機配置仿真教學軟件一套、工控組態軟件一套 | ||
|
PLC模擬演示實驗掛箱模塊 |
套 |
15 |
見表一 | ||
|
ZSB-10 數電、模電九孔萬能實驗電路板 |
塊 |
30 |
電路板進口由ABS注塑而成，背面裝有壓鑄而 成九孔成一組的銅片，表面布有九孔成一組相互聯通的插孔，創(chuàng )新實驗元件模塊在其上任意拼插成實驗電路。 | ||
|
ZSB-11多媒體智能型實驗管理器掛箱 | |||||
|
6 |
模電數電創(chuàng )新實驗透明模塊 |
套 |
15 |
見表二 | |
|
7 |
交流電機 |
380V/180W |
臺 |
30 |
|
|
8 |
直流電機 |
220V/100W |
臺 |
15 |
|
|
9 |
絕緣皮 |
張 |
15 |
||
|
10 |
實驗專用導線 |
套 |
15 |
紅、黃、綠、蘭、黑各10根 | |
|
11 |
工具 |
套 |
15 |
||
|
（1） |
螺絲刀 |
小十字 |
把 |
15 |
|
|
（2） |
螺絲刀 |
大十字 |
把 |
15 |
|
|
（3） |
螺絲刀 |
小一字 |
把 |
15 |
|
|
（4） |
螺絲刀 |
大一字 |
把 |
15 |
|
|
（5） |
剝線鉗 |
把 |
15 |
||
|
（6） |
尖觜鉗 |
把 |
15 |
||
|
（7） |
萬用表 |
MF-47 |
只 |
15 |
|
|
（8） |
數字萬用表 |
DT890B+ |
只 |
15 |
|
|
（9） |
電 烙 鐵 | ||||
|
（10） |
烙 鐵 架 |
表一 PLC模擬演示實驗掛箱模塊（每套）
|
名 稱 |
型 號 |
數 量 |
備 注 |
|
交通信號燈PLC自動控制實驗掛箱 |
PLC001 |
1 |
|
|
攪拌器的PLC自動控制實驗掛箱 |
PLC002 |
1 |
|
|
LED數碼管顯示PLC自動控制實驗掛箱（實物） |
PLC003 |
1 |
|
|
四層電梯的PLC自動控制實驗掛箱 （實物 |
PLC004 |
1 |
|
|
加工中心刀具庫選擇控制實驗掛箱（實物） |
PLC005 |
1 |
|
|
藝術彩燈造型的PLC控制實驗掛箱 |
PLC006 |
1 |
|
|
電機的自動控制實驗掛箱（實物） |
PLC007 |
1 |
|
|
步進電機的PLC控制實驗掛箱（實物 |
PLC008 |
1 |
|
|
模擬電視發射塔實驗掛箱 |
PLC009 |
1 |
|
|
自動送料裝車系統實驗掛箱 |
PLC0010 |
1 |
|
|
自動售貨機實驗掛箱 |
PLC0011 |
1 |
|
|
自動成型系統實驗掛箱 |
PLC0012 |
1 |
|
|
水塔自動供水系統實驗掛箱 |
PLC0013 |
1 |
|
|
郵件自動分揀系統實驗掛箱 |
PLC0014 |
1 |
|
|
自動洗衣機系統實驗掛箱 |
PLC0015 |
1 |
|
|
電鍍系統實驗掛箱 |
PLC0016 |
1 |
|
|
基礎實驗掛箱 |
PLC0017 |
1 |
表二 模電數電創(chuàng )新實驗透明模塊配置清單（每套）
|
模電數電創(chuàng )新實驗透明模塊名 稱 |
型 號 |
數 量 |
備 注 | ||
|
電 阻 |
4Ω |
1 |
2W | ||
|
電 阻 |
5.1Ω |
2 |
2W | ||
|
電 阻 |
8Ω |
1 |
2W | ||
|
電 阻 |
10Ω |
1 |
2W | ||
|
電 阻 |
16Ω |
1 |
2W | ||
|
電 阻 |
20Ω |
1 |
1W | ||
|
電 阻 |
30Ω |
1 |
1W | ||
|
電 阻 |
51Ω |
2 |
1W | ||
|
電 阻 |
75Ω |
1 |
1W | ||
|
電 阻 |
100Ω |
2 |
1/8W | ||
|
電 阻 |
120Ω |
1 |
1/8W | ||
|
電 阻 |
150Ω |
1 |
1/8W | ||
|
電 阻 |
200Ω |
1 |
1/8W | ||
|
電 阻 |
240Ω |
1 |
1/8W | ||
|
電 阻 |
300Ω |
2 |
1/8W | ||
|
電 阻 |
330Ω |
1 |
1/8W | ||
|
電 阻 |
470Ω |
1 |
1/8W | ||
|
電 阻 |
510Ω |
2 |
1/8W | ||
|
電 阻 |
620Ω |
1 |
1/8W | ||
|
電 阻 |
650Ω |
1 |
1/8W | ||
|
電 阻 |
1K |
2 |
1/8W | ||
|
電 阻 |
1.5K |
1 |
1/8W | ||
|
電 阻 |
2K |
2 |
1/8W | ||
|
電 阻 |
2.4K |
2 |
1/8W | ||
|
電 阻 |
2.7K |
1 |
1/8W | ||
|
電 阻 |
3K |
2 |
1/8W | ||
|
電 阻 |
3.3K |
1 |
1/8W | ||
|
電 阻 |
3.9K |
1 |
1/8W | ||
|
電 阻 |
4.3K |
1 |
1/8W | ||
|
電 阻 |
4.7K |
2 |
1/8W | ||
|
電 阻 |
5.1K |
3 |
1/8W | ||
|
電 阻 |
6.8K |
2 |
1/8W | ||
|
電 阻 |
7.5K |
1 |
1/8W | ||
|
電 阻 |
9.1K |
1 |
1/8W | ||
|
電 阻 |
10K |
5 |
1/8W | ||
|
電 阻 |
13K |
2 |
1/8W | ||
|
電 阻 |
15K |
1 |
1/8W | ||
|
電 阻 |
20K |
2 |
1/8W | ||
|
電 阻 |
30K |
1 |
1/8W | ||
|
電 阻 |
36K |
1 |
/8W | ||
|
電 阻 |
39K |
1 |
1/8W | ||
|
電 阻 |
47K |
1 |
1/8W | ||
|
電 阻 |
51K |
1 |
1/8W | ||
|
電 阻 |
68K |
1 |
1/8W | ||
|
電 阻 |
100K |
2 |
1/8W | ||
|
電 阻 |
150K |
1 |
1/8W | ||
|
電 阻 |
200K |
2 |
1/8W | ||
|
電 阻 |
300K |
1 |
1/8W | ||
|
電 阻 |
470K |
1 |
1/8W | ||
|
電 阻 |
510K |
1 |
1/8W | ||
|
電 阻 |
1M |
1 |
1/8W | ||
|
電 位 器 |
470Ω |
1 |
1/2W | ||
|
電 位 器 |
1K |
2 |
1/2W | ||
|
電 位 器 |
4.7K |
1 |
1/2W | ||
|
電 位 器 |
10K |
1 |
1/2W | ||
|
電 位 器 |
47K |
1 |
1/2W | ||
|
電 位 器 |
100K |
1 |
1/2W | ||
|
電 位 器 |
470K |
2 |
1/2W | ||
|
電 位 器 |
1M |
1 |
1/2W | ||
|
電解電容 |
0.1µF |
1 |
16V | ||
|
電解電容 |
4.7µF |
1 |
16V | ||
|
電解電容 |
10µF |
3 |
16V | ||
|
電解電容 |
33µF |
1 |
16V | ||
|
電解電容 |
47µF |
2 |
25V | ||
|
電解電容 |
100µF |
3 |
35V | ||
|
電解電容 |
220µF |
1 |
35V | ||
|
電解電容 |
470µF |
1 |
35V | ||
|
瓷片電容 |
300P |
1 |
63V | ||
|
瓷片電容 |
1000P |
2 |
63V | ||
|
瓷片電容 |
4700P |
1 |
63V | ||
|
瓷片電容 |
0.01µF |
3 |
63V | ||
|
瓷片電容 |
0.1µF |
2 |
63V | ||
|
瓷片電容 |
0.47µF |
1 |
63V | ||
|
瓷片電容 |
1µF |
1 |
250V | ||
|
瓷片電容 |
2µF |
1 |
250V | ||
|
音頻輸入變壓器 |
1 | ||||
|
音頻輸出變壓器 |
1 | ||||
|
變 壓 器 |
220/6V.6V.24V |
1 |
8W | ||
|
電 感 |
8Ω |
1 | |||
|
電 感 |
390UH |
1 | |||
|
二 極 管 |
4007 |
4 | |||
|
二 極 管 |
2AP9 |
1 | |||
|
發光二極管 |
2 | ||||
|
穩壓二極管 |
2CW54 |
2 | |||
|
穩壓二極管 |
2CW76 |
1 | |||
|
光敏二極管 |
1 | ||||
|
晶 振 |
10M |
1 | |||
|
場效應管 |
3DJ6 |
1 | |||
|
單 結 管 |
BT33 |
1 | |||
|
晶 閘 管 |
KP1 |
1 | |||
|
三 極 管 |
3DG6 |
2 | |||
|
三 極 管 |
3DG12 |
2 | |||
|
三 極 管 |
3AX31 |
1 | |||
|
三 極 管 |
3DA1 |
1 | |||
|
三端穩壓 |
7805 |
1 | |||
|
指示燈(信號燈) |
1 |
12V | |||
|
開 關 |
2 | ||||
|
喇 叭 |
8Ω/0.2W |
1 | |||
|
繼 電 器 |
6V |
1 | |||
|
電平開關和邏輯電平指示 |
2 |
16位 | |||
|
集 成 座 |
14腳 |
4 | |||
|
集 成 座 |
16腳 |
2 | |||
|
集 成 座 |
20腳 |
1 | |||
|
集 成 座 |
28腳 |
1 | |||
|
互感線圈 |
1 | ||||
|
集成運放 |
UA741 |
2 | |||
|
定時器 |
NE555 |
1 | |||
|
功率放大器 |
LA4101 |
1 | |||
|
數模轉換器 |
DAC0832 |
1 | |||
|
模數轉換器 |
ADC0809 |
1 | |||
|
TTL與非門 |
74LS00 |
1 | |||
|
TTL集電極開路與非門 |
74LS03 |
1 | |||
|
TTL非門 |
74LS04 |
1 | |||
|
TTL與門 |
74LS08 |
1 | |||
|
TTL三輸入與門 |
74LS11 |
2 | |||
|
TTL四輸入與非門 |
74LS20 |
1 | |||
|
TTL或門 |
74LS32 |
1 | |||
|
TTL觸發器 |
74LS74 |
2 | |||
|
TTL異或門 |
74LS86 |
1 | |||
|
JK觸發器 |
74LS112 |
1 | |||
|
緩沖器 |
74LS125 |
1 | |||
|
譯碼器 |
74LS138 |
2 | |||
|
數據選擇器 |
74LS153 |
1 | |||
|
計數器 |
74LS160 |
2 | |||
|
計數器 |
74LS161 |
1 | |||
|
D觸發器 |
74LS175 |
1 | |||
|
加減計數器 |
74LS192 |
2 | |||
|
移位寄存器 |
74LS194 |
1 | |||
|
計數器 |
74LS196 |
3 | |||
|
CMOS與非門 |
CD4011 |
1 | |||
|
條形磁鐵 |
1 | ||||
|
鐵棒 |
1 | ||||
六、創(chuàng )新實驗內容：
（1）電工實驗部分
1．常用電工儀表的使用
2．線性元件與非線性元件的伏安特性
3．直流電路電壓與電位的研究
4．基爾霍夫定律的驗證
5．迭加原理與互易定理的驗證
6．代文寧定理與諾頓定理的驗證
7．電壓源與電流源的等效變換
8．受控源的研究
9．一階電路的響應
10．二階電路的響應
11．研究LC元件在直流電路和交流電路中的特性
12．交流電路參數的測量
13．正弦交流電路RLC元件的特性
14．RL及RC串聯電路實驗
15．RLC串聯諧振電路
16．日光燈電路連接
17．改善功率因數實驗
18．互感的測量
19．三相電路及功率的測量
20．R-C選頻網絡(luò )實驗
21．二端口網絡(luò )的研究
22．單相變壓器實驗
23．三相異步電動機的使用與起動
24．三相異步電動機的正、反轉
25．三相異步電動機的Y-△起動
26．三相異步電動機的順序控制
27．三相異步電動機的能耗制動
（2）模擬部分實驗
1．二極管的正、反相特性
2．晶體三極管的輸入、輸出特性
3．晶體管共射極單管放大器
4．兩級阻容耦合放大電路
5．負反饋對放大器性能的影響
6．場效應管放大器
7．差動放大電路
8．運算放大器指標測試
9．集成運算放大器的基本應用 (多種模擬運算電路)
10．集成運算放大器非線性應用（多種波形發生器）
11．變壓器耦合推挽功率放大器
12．0TL功率放大器
13．集成功率放大器
14．單相橋式整流電路
15．串聯型晶體管直流穩壓電源(設計性實驗)
16．集成直流穩壓電源
17．單結晶體管特性
18．單結晶體管觸發電路
19．晶閘管簡單測試
20．晶閘管可控整流電路
利用上述20項實驗元器件還可完成下面實驗項目
l．電壓負反饋偏置電路
2．分壓式電流負反饋偏置電路
3．用二極管穩定工作點
4．共基極放大電路
5．共集電極放大電路
6．共源極基本放大電路
7．場效應管共漏極電路
8．場效應管共柵極電路
9．單管阻容放大電路
10．變壓器耦合放大電路
11．甲類功率放大電路
12．串聯電流負反饋電路
13．串聯電壓負反饋電路
14．并聯電壓負反饋電路
15．并聯電流負反饋電路
16．共基共射極放大電路
17．自舉射極輸出電路
18．NPN一PNP直接耦合放大電路
19．用負反饋消除自激振蕩
20．晶體管開關作用
21．變壓器反饋式振蕩電路
22．電容三點式振蕩電路
23．電感三點式振蕩電路
24．差動放大電路的基本形式
25．長尾式差動放大電路
26．雙電源長尾式差動放大電路
27．運放用作交流比例放大
28．反相輸入保護措施
29．同相輸入保護措施
30．電源極性錯接的保護
31．RC高通電路
32．利用三極管來保護器件
33．差動輸入運算電路
34．快速積分電路
35．模擬一階微分方程電路
36．模擬二階微分方程電路
37．基本對數運算電路
38．實用微分電路
39．反對數放大基本電路
40．簡單的過零比較電路
41．利用二級管作為上限檢測幅度選擇電路
42．下限幅度選擇電路
43．RC無源網絡(luò )的低通濾波電路
44．同相輸入一階低通濾波電路
45．反相輸入一階低通濾波電路
46．簡單的二階RC濾波電路
47．典型二階RC有源低通濾波電路
48．典型二階高通有源濾波電路
49．基本帶通濾波電路
50．典型帶通濾波電路
51．矩型波振蕩電路
52．寬度可調的矩形波發生器
53．幅頻可調的鋸齒波發生器
54．單相半波整流電路
55．單相全波整流電路
56．電容濾波電路
57．電容濾波帶電阻負載
58．RC濾波電路
59．基本LC濾波電路
60．二倍壓整流電路
61．三倍壓整流電路
62．基本穩壓電路
63．基本調整管穩壓電路6
64．具有放大環節的穩壓電路
65．單相半波可控硅整流
66．電子調壓電路
67．電子催眠器一一趣味性實驗一
68．電子門鈴電路一一趣味性實驗二
69．電子報警電路一一趣味性實驗三
（3）數字部分實驗
l．TTL集成邏輯門的參數測試
2．CM0S邏輯門的參數測試
3．TTL集成電極開路門與三態輸出門的應用
4．與、非、或、與非門電路實驗
5．半加器電路實驗
6．全加器電路實驗
7．RS觸發器實驗
8．D觸發器實驗
9．JK觸發器實驗
10．T觸發器實驗
11．JK型觸發器轉換成D觸發器
12．D型觸發器轉換成JK觸發器
13．計數器實驗
14．MSI移位寄存器及其應用
15．譯碼器及其變換方式
16．MSI數據選擇器及邏輯設計
17．微分型單穩態電路
18．環形多諧振蕩器
19．利用門電路構成編碼器分配器、選擇器
20．組合電路的設計之一一一編碼轉換
21．組合電路的設計之二一一顯示電路
22．同步時序電路的設計
23．計算機時序電路的設計
24．集成定時器測試及應用
25．CM0S集成A/D、D/A轉換電路實驗
26．二極管非門、或非門電路
27．三極管非門、與非門、或非門電路
28．異步十進制減法計數器
29．異步十進制加法計數器
30．綜合能力培訓實驗一一電子秒表
（4）電氣控制部分實驗
1．閘刀開關正轉控制線路
2．接觸器點動正轉控制線路
3．具有自鎖的正轉控制線路
4．具有過載保護的正轉控制線路
5．倒順開關控制正反轉控制線路
6．接觸器聯鎖的正反轉控制線路
7．按鈕聯鎖的正反轉控制線路
8．按鈕接觸器復合聯鎖控制線路
9．自動往返行程控制線路
10．接觸器控制串聯電阻降壓起動線路
11．時間繼電器控制串聯電阻降壓控制線路
12．手動Y/△降壓起動
13．接觸器控制Y/△降壓起動
14．時間繼電器控制Y/△降壓起動
15．QX3-13型Y/△自動起動控制線路
16．半波整流能耗制動控制線路
17．全波整流能耗制動控制線路
18．C620車床電氣控制線路
19．手動降壓起動
20．單相運行反接制動控制線路
21．電動葫蘆電氣控制線路
22．C6163車床電氣控制線路
23．控制電路聯鎖控制線路
24．主電路聯鎖控制線路
利用上述24項實驗元器件，還可完成幾十項實驗，在此不一一舉例。
25．直流電機啟動
26．直流電機的調速
27．直流電機的反轉
28．直流電機制動實驗
（5）PLC可編程控制部分：
1．與、或、非邏輯功能實驗
2．定時器、計數器功能實驗
3．跳轉、分支功能實驗
4．移位寄存器實驗
5．數據處理功能實驗
6．微分、位操作實驗
7．交通信號燈PLC自動控制實驗
8．攪拌器的PLC自動控制實驗
9．LED數碼官顯示PLC自動控制實驗（實物）
10．四層電梯的PLC自動控制實驗（實物）
11．加工中心刀具庫選擇控制實驗（實物）
12．藝術彩燈造型的PLC控制實驗
13．電機的自動控制實驗 （實物）
14．步進電機的PLC控制（實物）
15．模擬電視發射塔實驗實驗
16．自動送料裝車系統控制實驗
17．自動售貨機實驗
18．自動成型實驗
20．郵件自動分揀實驗
19．水塔自動供水控制系統實驗
21．自動洗衣機控制系統模擬實驗
22．電鍍過程控制實驗
（6）PLC綜合實驗部分
1．PLC控制三相電動機動機啟動停止
2．PLC控制三相異步電動機正轉、反轉
3．PLC控制三異步電動機順序啟動
4．PLC控制三相異步電動機往返運動
5．PLC控制三相異步電動機Y/△啟動
（七）單片機實驗項目：
MCS-51單片機實驗
軟件實驗
外部數據存儲器擴展
實驗一 清零程序
實驗二 拆字程序
實驗三 拼字程序
實驗四 數據區傳送子程序
實驗五 數據排序實驗
實驗六 查找相同數個數
實驗七 無符號雙字節快速乘法子程序
實驗八 多分支程序
實驗九 脈沖計數（定時/計數實驗）
實驗十 電腦時鐘（定時器、中斷器綜合實驗）
實驗十一 二進制轉換到BCD
實驗十二 二進制轉換到ASCII
實驗十三 八段數碼管顯示
實驗十四 鍵盤掃描顯示實驗
硬件實驗
自搭接硬件電路實驗提示
實驗一 P1口亮燈實驗
實驗二 P1口轉彎燈實驗
實驗三 P3.3輸入，P1口輸出
實驗四 工業順序控制（中斷控制）
實驗五 8255 A.B.C輸出方波
實驗六 8255 PA口控制PB口
實驗七 8255控制交通燈
實驗八 簡單I/O口擴展實驗
實驗九 A/D轉換實驗
實驗十 D/A輸出方波
實驗十一 電子音響
實驗十二 繼電器控制
實驗十三 步進電機實驗
實驗十四 8253方波
實驗十五 串并轉換實驗
實驗十六 外部存儲器擴展實驗
實驗十七 MCS-51串行口應用實驗㈠--雙機通信
實驗十八 MCS-51串行口應用實驗㈡--與PC機通信
實驗十九 溫度閉環控制
實驗二十 小直流電機調速實驗
實驗二十一 外部中斷（急救車與交通燈）
8088/8086系列微機實驗
軟件實驗
實驗一 清零程序
實驗二 拆字程序
實驗三 拼字程序
實驗四 數據區移動
實驗五 數據排序實驗
實驗六 找"零"個數
實驗七 32位二進制乘法
實驗八 多分支程序
實驗九 顯示子程序
實驗十 鍵盤掃描顯示實驗
實驗十一 二進制轉換到BCD
實驗十二 二進制轉換到ASCII
硬件實驗
自搭接硬件電路實驗提示
實驗一 8255并行口實驗㈠：A.B.C口輸出方波
實驗二 8255并行口實驗㈡：PA口控制PB口
實驗三 8255并行口實驗㈢：控制交通燈
實驗四 簡單I/O口擴展
實驗五 A/D轉換實驗
實驗六 D/A轉換實驗㈠：輸出方波
實驗七 D/A轉換實驗㈠：輸出鋸齒波
實驗八 8259中斷控制器實驗
實驗九 定時／計數器：8253方波
實驗十 繼電器控制
實驗十一 8251串行通信實驗㈠：自發自收
實驗十二 8251串行通信實驗㈡：與PC通信
實驗十三 步進電機控制
實驗十四 小直流電機調速實驗
實驗十五 溫度閉環控制
實驗十六 音頻驅動實驗
MCS-96單片機實驗
軟件實驗
實驗一 清零程序
實驗二 拆字程序
實驗三 拼字程序
實驗四 數據區傳送子程序
實驗五 數據排序實驗
實驗六 查找相同數個數
實驗七 無符號雙字節快速乘法子程序
實驗八 多分支程序
實驗九 定時器1實驗--定時中斷
實驗十 定時器T1和T2同時產生中斷
實驗十一 80C196外部中斷實驗
實驗十二 80C196軟件方法產生中斷
實驗十三 利用HSI測脈沖寬度
實驗十四 利用HSI測量單脈沖寬度
實驗十五 利用HSO產生單脈沖
實驗十六 利用HSO產生連續脈沖
實驗十七 軟件定時器
實驗十八 80C196 A/D轉換實驗
實驗十九 利用80C196的PWM產生各種波形
實驗二十 二進制轉換到BCD進制轉換到ASCII
硬件實驗
自搭接硬件電路實驗提示
實驗一 P1口亮燈實驗
實驗二 P1口轉彎燈實驗
實驗三 P2.6輸入，P1口輸出
實驗四 工業順序控制
實驗五 8255 A.B.C輸出方波
實驗六 8255 PA口控制PB口
實驗七 8255控制交通燈
實驗八 簡單I/O口擴展實驗
實驗九 A/D轉換實驗
實驗十 D/A輸出方波
實驗十一 繼電器控制
實驗十二 8253方波
實驗十三 80C196串行口實驗
實驗十四 LED七段數碼管顯示實驗
實驗十五 鍵盤顯示綜合實驗
實驗十六 音頻驅動實驗
實驗十七 步進電機實驗
實驗十八 直流電機實驗
實驗十九 外部中斷（急救車與交通燈）
